Gruppo di continuità modulare

UPS modulare CPSY®

CPSY ® è uno dei 10 maggiori produttori di UPS modulari in Cina. Con un enorme stabilimento di produzione, oltre 200 dipendenti e oltre 11 anni di esperienza in ricerca e sviluppo, nella produzione di diversi tipi di UPS per clienti globali, siamo stati testimoni del grande successo ottenuto dai nostri clienti sul mercato.

L'UPS modulare CPSY® serie CPY 10-600K è un vero sistema ups micro modulare online a doppia conversione, statico, trifase ad alta frequenza. Utilizzando la tecnologia di conversione della potenza IGBT, il sistema di gestione intelligente della batteria ABM e altri mondi. L'efficienza complessiva è maggiore del 94,5%. Intervallo del fattore di potenza da 0,9 a 1.

Parametro UPS modulare CPSY® (specifica)

Funzionalità e applicazioni dell'UPS modulare CPSY®

UPS modulare CPSY®

Modello n.:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Gamma di potenza dell'UPS: 10KVA~600KVA

Caratteristiche:

● Alta frequenza e vera doppia conversione

● Tecnologia di controllo doppio DSP (processore di segnale digitale) del modulo di alimentazione indipendente

● Fattore di potenza in uscita 0,9/1

● Tecnologia parallela digitale N+1, corrente circolante estremamente bassa tra i moduli.

● L'UPS adotta un design modulare, un modulo intelligente e sostituibile a caldo e un design di protezione del sistema.

● Il modulo di potenza adotta moduli IGBT invece di componenti discreti.

● Elevata affidabilità, elevata potenza, elevata densità di energia ed elevata efficienza, fino a oltre il 94,5%

● Ogni modulo indipendente è dotato di un controller indipendente per evitare il rischio di guasto in un singolo punto.

● Caricabatterie indipendente dalla batteria, sistema avanzato di gestione intelligente della batteria (ABM)

● Rilevamento automatico della frequenza, conversione della frequenza 50/60 Hz

● Funzione di avvio a freddo della batteria, batteria al litio opzionale

● Protezione efficace del software e dell'hardware

● Declassamento lineare dell'ingresso a bassa tensione, riduce il tempo di scarica della batteria

● Design del sistema a bassa rumorosità, la velocità della ventola cambia in modo intelligente con la temperatura, riducendo il rumore e prolungando la durata

● È possibile impostare l'avvio ritardato dopo il ripristino dell'alimentazione

● Prestazioni più elevate alle alte/basse temperature

● Forte adattabilità del carico a carichi lineari e non lineari, corrente di ingresso THDi<4%

● Interfaccia operativa intuitiva, ampio schermo LCD ad alta risoluzione, informazioni ricche.

● Comunicazione multipiattaforma: RS232 (configurazione standard), USB/RS485/SNMP/AS400 contatto pulito/allarme SMS/funzione EPO (opzionale)

Applicazione

Data center di grandi e medie dimensioni

Sale server telecomunicazioni

Imprese del gruppo

Attrezzatura informatica.

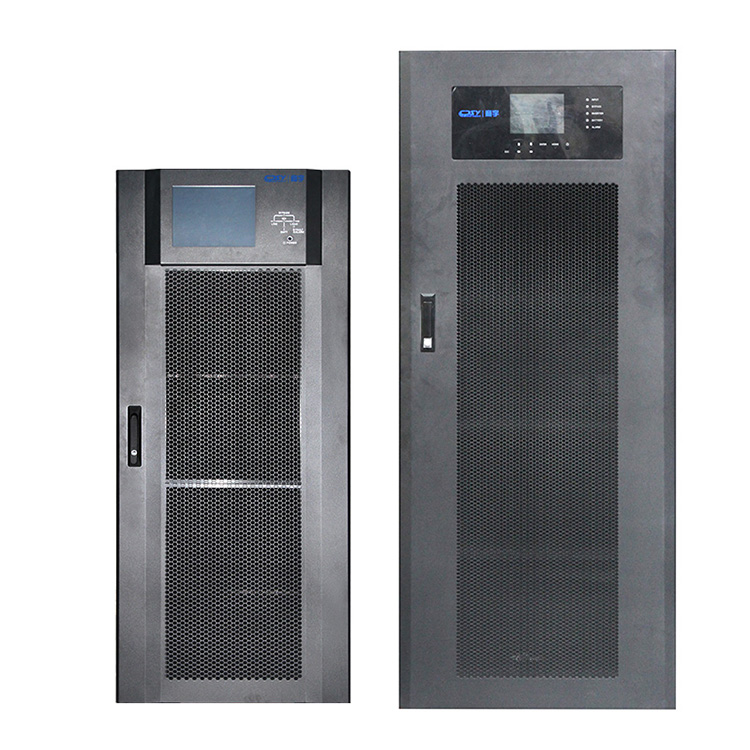

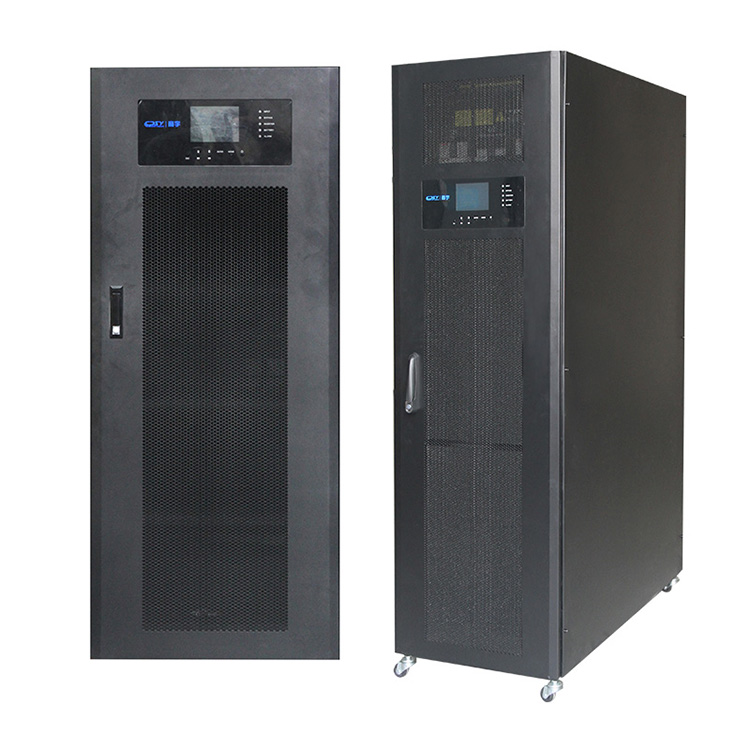

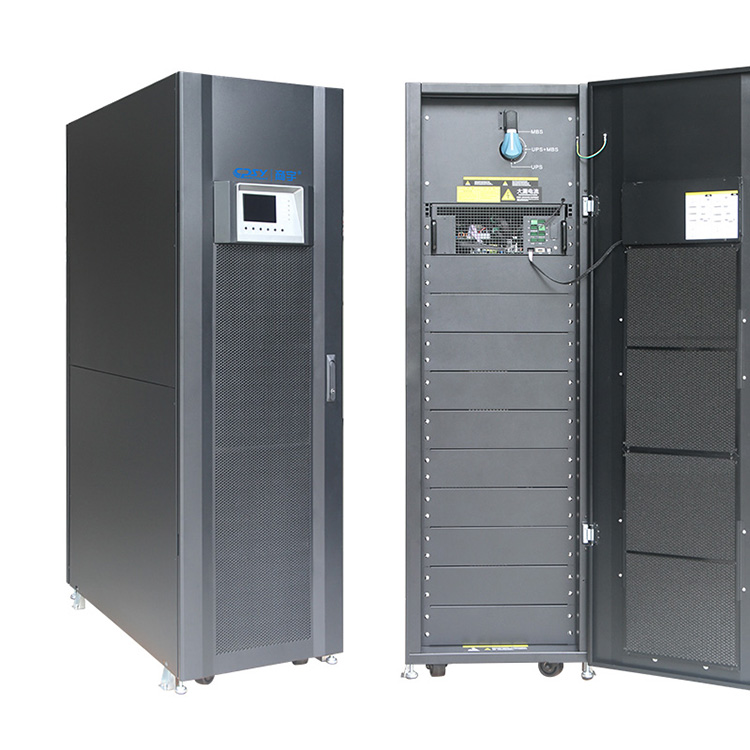

Dettagli dell'UPS modulare CPSY®

CPSY® Alimentatore per ups modulari sostituibili a caldo che funge da protezione dell'alimentazione per infrastrutture mission-critical come data center, apparecchiature di rete di medie e grandi dimensioni e altro ancora.

CPSY® Il sistema UPS modulare online della serie CPY è un UPS ecologico, non isolato, di livello industriale, che adotta un concetto avanzato di protezione dell'alimentazione modulare. L'architettura UPS può scalare la potenza man mano che la domanda cresce o quando sono richiesti livelli più elevati di disponibilità.

L'UPS modulare ad alta efficienza è un UPS a piena potenza nominale (kVA=kW) che garantisce la massima disponibilità grazie al modulo di alimentazione e controllo auto-sincronizzato e offre un costo totale di proprietà (TCO) notevolmente basso. Oltre all'espansione verticale in un singolo rack, entrambi offrono l'espansione parallela fino a 2 unità.

Ogni modulo UPS è dotato di tutto l'hardware e il software necessari per il funzionamento autonomo: raddrizzatore, inverter, convertitore batteria, interruttore di bypass statico, protezione back-feed, logica di controllo, display e diagramma sinottico per il monitoraggio e il controllo.

UPS modulari serie CPY

Il sistema UPS adotta la topologia online a doppia conversione per fornire la migliore qualità di alimentazione indipendentemente dalle condizioni dell'alimentazione in ingresso. Questa topologia prevede inoltre un tempo di trasferimento pari a zero, garantendo il funzionamento ottimale del sistema.

Rispetto ai colleghi, i vantaggi dell'UPS CPSY®Modular sono i seguenti:

Caratteristiche e vantaggi dell'UPS modulare

1. Elevata scalabilità

Il controllo DSP fornisce una soluzione migliorata ad alte prestazioni. Integra il design modulare e la tecnologia parallela per semplificare la futura espansione della potenza.

2. Ridondanza parallela N+1 o N+X, espansione su richiesta, risparmio dell'investimento iniziale

Il numero di moduli di potenza installati nell'UPS può essere personalizzato in base alla richiesta di potenza, senza occupare spazio aggiuntivo e risparmiare sull'investimento iniziale. La capacità di espansione parallela dell'UPS consente agli utenti di personalizzare il proprio sistema di alimentazione collegando più UPS per ottenere una capacità maggiore e realizzare una ridondanza di alimentazione N+X per proteggere il sistema da interruzioni di corrente.

3. Efficiente tecnologia online a doppia conversione

L'UPS modulare della serie CPY adotta la tecnologia online a doppia conversione e le sue prestazioni raggiungono il 94,5% con un carico del 50%. Riduce significativamente il costo totale di proprietà (TCO) complessivo.

4. Alta affidabilità ed alta efficienza

Il design modulare migliora la manutenibilità e l'affidabilità. L'hot-swap è facile da installare e manutenere e il guasto di un singolo modulo non influirà sul normale funzionamento degli altri moduli, garantendo un'alimentazione continua per i carichi principali.

L'ampio intervallo di tensione in ingresso garantisce un funzionamento ad alta efficienza con un fattore di potenza in uscita di 0,9/1, che soddisfa i requisiti dei server più recenti e ottimizza ogni centesimo dell'investimento IT.

5. Basso costo totale di proprietà (TCO)

La modularità della serie CPY unisce innovazione, semplicità e bassi costi di gestione, mentre il design modulare riduce l'MTTR (tempo medio di riparazione). Questo prodotto è progettato per essere utilizzato nei moduli di alimentazione, nei moduli STS e nei moduli batteria. Semplificherà la manutenzione e la sostituzione e ridurrà l'MTTR (tempo medio di riparazione).

6. Avvio a freddo della batteria e gestione intelligente della batteria

Aggiungerà un enorme valore al tuo flusso di lavoro fornendo potenza su richiesta.

Il sistema controlla in modo intelligente l'intero processo di carica e scarica, migliorando efficacemente la durata della batteria

7. Risparmio energetico e tutela dell'ambiente

La modalità ECO online funziona per risparmiare energia. Quando la qualità dell'alimentazione di rete è buona, l'UPS passerà alla modalità ECO per migliorare l'efficienza del sistema. Quando la qualità è instabile, l'UPS passa alla modalità di rete per garantire la migliore qualità di alimentazione.

8. Configurazione flessibile della batteria per diverse applicazioni

Il numero di batterie può essere regolato in modo flessibile. Si adatterà alle diverse esigenze di alimentazione e ridurrà i tempi di inattività del sistema. Ogni tensione di stringa può essere impostata da 32 a 40 celle.

9. La corrente di carica è regolabile

Fornisce una corrente di carica massima di 6 A/8 A/20 A per ciascun modulo di alimentazione e può essere regolata in base alle esigenze.

10. Schermo tattile LCD

Il design del touchscreen LCD presenta un'interfaccia intuitiva e facile da usare, che consente agli utenti di monitorare il sistema di alimentazione e configurare le impostazioni semplicemente toccando lo schermo. 7.

11. Generatore compatibile

La continuità dell'alimentazione può essere ottenuta tramite generatori durante le interruzioni di corrente. Quando l'UPS funziona con l'alimentazione del generatore, l'UPS può stabilizzare la tensione instabile del generatore e fornire alimentazione affidabile.

12. Interruttore bypass di manutenzione

Gli operatori possono utilizzare l'interruttore per trasferire senza soluzione di continuità l'alimentazione di rete in modalità bypass per eseguire una manutenzione rapida e sicura senza spegnere il sistema di alimentazione e le apparecchiature collegate.

13. Funzionalità di gestione remota

La funzione di gestione remota può monitorare e controllare il dispositivo tramite la scheda di gestione remota (scheda SNMP, ecc.). Gli utenti possono anche eseguire attività amministrative come arresti e riavvii programmati.

Interfacce di comunicazione multiple, RS485, USB, SNMP, comunicazione con scheda relè, per la gestione della rete e il monitoraggio remoto

Le principali caratteristiche degli UPS modulari della serie CPY in breve

DPA con moduli Safe-Swap (SSM)

Per una disponibilità di protezione dell'alimentazione premium

Basso costo totale di proprietà (TCO)

Risparmio sui costi durante l'intero ciclo di vita

Flessibilità/Scalabilità

Facilità di aggiornamento della potenza, paga man mano che cresci

Facilità di manutenzione migliorata

Ripristino rapido del guasto

Riconoscimento istantaneo dei guasti

Ups modulari Collegamento di un armadio batterie esterne

Normalmente si consiglia per i sistemi multimodulo ridondanti di fornire a ciascun modulo UPS la propria batteria separata.

Per garantire la protezione del personale durante l'installazione dell'UPS assicurarsi che i collegamenti vengano eseguiti nelle seguenti condizioni:

Nell'UPS non è presente tensione di rete

Tutti i carichi sono scollegati

L'UPS e la batteria esterna sono privi di tensione

Per verificare il completo spegnimento degli ups modulari serie CPSY CPY eseguire i seguenti passaggi:

1) Assicurarsi che i fusibili che alimentano l'UPS nel quadro di distribuzione di ingresso siano tutti aperti e che non venga fornita alimentazione all'UPS.

2) Assicurarsi che il “BYPASS MANUTENZIONE” sia aperto (posizione “OFF”)

3) Assicurarsi che i fusibili della batteria nell'armadio della batteria esterna e sull'UPS siano aperti.

4) Collegare la terra (PE) tra l'UPS e l'armadio della batteria esterna.

5) Collegare i corrispondenti terminali +/- , N tra l'UPS e l'armadio batteria esterno secondo il disegno.

Programma di manutenzione preventiva

a) Pulizia, ispezione visiva e ispezione meccanica dei Moduli UPS.

b) Sostituzione di parti difettose o sostituzione preventiva di parti con una durata definita.

c) “Aggiornamento” delle attrezzature (miglioramenti tecnici successivi alla consegna).

d) Controllare la calibrazione della tensione CC e della tensione e frequenza di uscita dell'inverter.

e) Verifica delle impostazioni della regolazione elettronica, del controllo e dei circuiti di allarme del(i) Raddrizzatore(i) e dell'Invertitore(i).

f) Verifiche funzionali su tiristori, diodi, trasformatori, componenti di filtri, ad es. per garantire che funzionino entro i parametri di progettazione specificati.

g) Test delle prestazioni complessive inclusa una simulazione di guasto dell'utilità con e senza carico.

h) Monitoraggio del funzionamento della batteria in modalità di scarica e ricarica, comprese eventuali operazioni di ricarica rapida.

Per la manutenzione della batteria

Si consiglia di eseguire questo test almeno ogni 3 mesi, soprattutto se la batteria non è sufficientemente scarica durante il normale funzionamento.

Il tempo di scarica utilizzato dovrebbe essere almeno la metà dell'autonomia della batteria.

Tieni presente che, se hai effettuato un test completo della batteria per verificare l'intera autonomia della batteria, il caricabatterie necessita di almeno 8 ore per ricaricare la batteria fino al 90% della sua capacità.

In caso di lunghi periodi di arresto del sistema UPS, per garantire che la batteria sia completamente carica, il sistema UPS deve essere in funzione per almeno 12 ore ogni 3 mesi. In caso contrario, la batteria potrebbe essere permanentemente scarica
