Perché scegliere la distribuzione di potenza di precisione per un data center?

Un data center può avere un UPS funzionante, buone PDU rack e nessun allarme attivo, quindi scoprire un circuito derivato fortemente caricato durante un'espansione, uno scatto dell'interruttore dopo una modifica di manutenzione o un problema di consumo energetico che nessuno può attribuire a un armadio. Il punto debole spesso non è la generazione o l’energia di riserva. È il livello di distribuzione tra la sorgente e i rack IT.

La risposta breve: scegliDistribuzione di potenza di precisionequando è necessario visualizzare, attivare gli allarmi e gestire l'alimentazione a livello di armadio e circuito derivato anziché trattare la distribuzione come un quadro elettrico passivo. Questa visibilità aiuta gli operatori a individuare tempestivamente lo squilibrio di carico, pianificare la capacità disponibile con prove migliori e isolare i guasti senza indovinare quali circuiti a valle sono interessati.

Scegliere una distribuzione di precisione quando l'armadio, non solo il rack, deve esporre a rischi di carico e consumo di energia

Un armadio di distribuzione convenzionale fornisce elettricità. Un armadio di distribuzione dell'energia intelligente segnala anche cosa gli sta accadendo. Questa distinzione è importante quando una sala server ha abbastanza circuiti, armadi, inquilini o carichi di lavoro variabili che un foglio di calcolo e una lettura occasionale dei contatori non raccontano più la storia completa.

Gli armadi di distribuzione di precisione posizionano il monitoraggio nel punto in cui una sorgente è divisa in circuiti in uscita. Corrente, tensione, potenza, energia, stato dell'interruttore e condizioni di allarme possono essere raccolti nell'armadio e, se configurato, per ramo. Invece di informarsi su un circuito sovraccarico dopo l'apertura di un interruttore, il tuo team può impostare soglie operative e indagare su un carico in aumento prima che diventi un'interruzione.

Il vantaggio non è semplicemente una maggiore quantità di dati. È responsabilità utilizzabile. Il monitoraggio energetico a livello di armadio può aiutare a distinguere un armadio carico da uno che appare carico solo a causa di un'ampia lettura a livello di stanza. Le informazioni a livello di filiale rendono inoltre le discussioni sulla capacità più disciplinate: le operazioni possono esaminare il comportamento effettivo del circuito prima di approvare un nuovo rack, anziché fare affidamento sui presupposti riportati sulla targhetta.

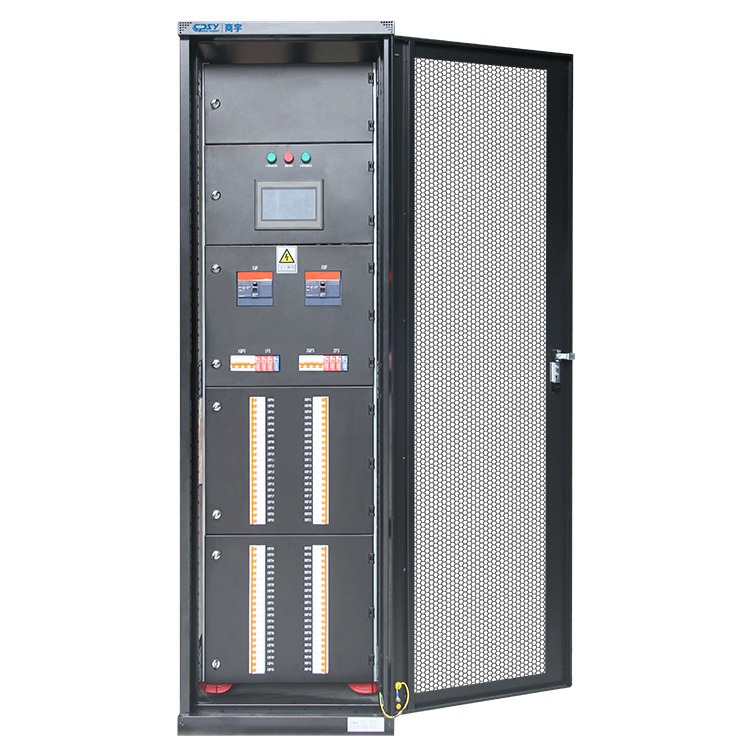

CPSY posiziona il suoarmadi di distribuzione dell'energia di precisionecome apparecchiature di distribuzione terminale per data center e sale computer. Le configurazioni dichiarate includono circuiti derivati ​​configurabili, monitoraggio delle filiali, allarmi, un HMI touch-screen da 7 pollici e comunicazione Modbus. Tali funzioni sono utili solo se commissionate correttamente e riviste da qualcuno. Un touch screen non sostituisce la proprietà dell'allarme, le misurazioni di base o un processo di controllo delle modifiche.

In che modo il monitoraggio intelligente delle filiali supporta operazioni energetiche più rapide e meglio informate

Il monitoraggio delle filiali funziona perché restringe l'area di ricerca. Un misuratore a livello di sorgente può confermare che un'uscita o un armadio dell'UPS trasporta più carico del previsto. Non può necessariamente mostrare quale circuito in uscita è cambiato, se una fase trasporta una corrente sproporzionata o se un particolare ramo si sta avvicinando al limite operativo. I dati per filiale offrono all'operatore un punto pratico da cui iniziare.

Ciò conta durante tre eventi comuni. Innanzitutto, una richiesta di capacità: il team della struttura può esaminare l'armadio previsto e i circuiti disponibili prima di approvare l'apparecchiatura. In secondo luogo, un allarme interruttore: il personale può identificare la filiale interessata e i carichi assegnati senza aprire un armadio sotto tensione, semplicemente per indagare. In terzo luogo, una revisione dell’efficienza: i dati energetici possono essere confrontati tra armadi, zone o allocazioni dei clienti laddove il piano di misurazione li supporta.

La comunicazione remota fa parte del valore operativo. Modbus può trasportare informazioni selezionate sull'armadio a un sistema di gestione dell'edificio, una piattaforma DCIM o un sistema di monitoraggio del sito, a condizione che l'integratore mappi i registri, nomini i punti in modo coerente e testi il ​​comportamento degli allarmi. Un HMI in armadio è prezioso per l'apparecchiatura, ma non è sufficiente per un impianto a luci spente. Al contrario, il monitoraggio centrale non è un motivo per omettere l’indicazione locale; i tecnici che lavorano davanti all'armadio necessitano di uno stato chiaro durante la manutenzione.

C'è un limite. Il monitoraggio elettrico segnala le condizioni elettriche, non lo stato dell'applicazione server. Inoltre, non può compensare etichette di circuito errate, spostamenti non documentati o una topologia downstream mal progettata. I dati validi diventano rapidamente fuorvianti se la pianificazione as-built è sbagliata.

Dove la distribuzione precisa della potenza offre il massimo valore operativo

Il ritorno è maggiore laddove l'alimentazione cambia frequentemente, i tempi di inattività comportano un costo reale o un team deve difendere le decisioni sulla capacità davanti a più di uno stakeholder. Le sale informatiche finanziarie, delle telecomunicazioni, aziendali e governative rientrano tutte in questo modello, motivo per cui sono applicazioni comuni per questa classe di apparecchiature.

La crescita dell'intelligenza artificiale e i carichi IT ad alta densità rendono la visibilità a livello di filiale un requisito di pianificazione

L’intelligenza artificiale e altre implementazioni ad alto utilizzo di calcolo possono modificare il profilo di carico di una stanza più velocemente dell’IT aziendale tradizionale. Nuovi rack ad alta densità possono arrivare in cluster e il vincolo pratico è spesso un particolare percorso di distribuzione, non il servizio di utilità totale. Le letture dei governi e delle filiali aiutano a rivelare dove il potere è già concentrato e dove le nuove attrezzature creerebbero un onere non uniforme.

Questo non vuol dire che ogni stanza necessiti della stessa architettura. Alcune strutture necessiteranno di modifiche a monte, di più armadi o di un layout rivisto del rack prima di poter accettare un carico aggiuntivo. Il monitoraggio accurato rende tale decisione visibile prima. Non crea capacità che la progettazione elettrica non ha mai fornito.

Le sale server supportate da UPS necessitano di un livello di distribuzione chiaro e monitorabile tra sorgente e rack

Un UPS protegge un percorso di origine critico, ma gli operatori devono ancora capire come viene suddivisa l'uscita protetta. Un armadio monitorabile tra l'UPS e il livello rack aiuta a collegare la capacità della sorgente al consumo effettivo a valle. Durante un piano di bypass di manutenzione o una revisione delle interruzioni, tale relazione è molto più semplice da documentare quando i circuiti, i carichi dell'armadio e gli allarmi sono visibili in un unico livello di distribuzione.

CPSY elenca opzioni di capacità da 20 a 300 kVA per la sua categoria di armadi di distribuzione di precisione, insieme a molteplici opzioni di tensione nominale e corrente di ingresso. Dovresti considerare questi intervalli come un punto di partenza, non come una scorciatoia di selezione. Il sistema a monte richiesto, la corrente di guasto disponibile, il piano di carico a valle e i requisiti elettrici locali determinano la configurazione adatta.

Armadio di distribuzione dell'alimentazione di precisione rispetto a PDU rack rispetto a quadro elettrico convenzionale

Questi prodotti sono spesso trattati come sostituti. Non lo sono. Ciascuno serve un punto diverso nella catena elettrica e un data center ben progettato può utilizzarli tutti e tre.

Cosa può monitorare una PDU in rack e cosa non può sostituire a livello di cabinet

Una PDU in rack è posizionata vicino alle apparecchiature IT e può fornire misurazione e commutazione in rack, prese o gruppi di prese, a seconda del design. Ciò è utile per identificare il consumo a livello di dispositivo e controllare le prese. Non può sostituire la visualizzazione a livello di armadio delle condizioni dell'alimentatore in uscita e del circuito derivato su più rack. Né fornisce la stessa funzione di distribuzione, disposizione degli interruttori o interfaccia fisica alla fonte a monte.

Se la domanda è "Quale server utilizza energia?" una PDU in rack potrebbe essere lo strumento migliore. Se la domanda è "Quale ramo dell'armadio si sta avvicinando al limite e quale gruppo di rack è a valle?" un armadio di distribuzione di precisione è lo strato più rilevante.

Quando un quadro tradizionale fornisce la distribuzione ma non sufficiente visibilità operativa

Un quadro elettrico convenzionale può essere una scelta sensata per spazi stabili e di bassa complessità in cui la distribuzione elettrica locale è il requisito principale e il monitoraggio non è operativamente necessario. Diventa più difficile difendersi in una sala critica quando gli operatori necessitano di allarmi per le filiali, reporting energetico, stato remoto o un'interfaccia controllata per la gestione della capacità.

Il compromesso sui costi è reale. Gli armadi intelligenti aggiungono contatori, hardware di comunicazione, lavoro di configurazione e requisiti di messa in servizio. Acquistare queste funzionalità per una piccola stanza statica che non verrà mai monitorata è uno spreco. L'acquisto di un pannello di base per un ambiente critico in evoluzione può risultare successivamente più costoso, soprattutto se il retrofit richiede tempi di inattività o la sostituzione di un armadio.

Adattare l'architettura delle sbarre, i circuiti in uscita, le interfacce di monitoraggio e le condizioni di installazione al progetto

Inizia con lo schema unifilare, non con una brochure. Confermare la disposizione della sorgente, la tensione, il metodo di messa a terra, i requisiti di guasto e la criticità prevista dei carichi a valle. Nei progetti statunitensi, la distribuzione a 208 V è comune in molti ambienti IT, ma è necessario corrispondere all'architettura effettiva del sito e agli input delle apparecchiature anziché selezionare in base alle abitudini del mercato.

L’architettura delle sbarre cambia il discorso sulla resilienza e sulla manutenzione. CPSY offre opzioni a sbarra singola o doppia in questa categoria di prodotti. Una disposizione a doppia sbarra può supportare un progetto che necessita di percorsi di alimentazione separati, ma non è automaticamente ridondante. La vera ridondanza dipende dall'intero sistema: fonti a monte indipendenti dove richiesto, strategia di trasferimento, apparecchiature a valle con appropriate disposizioni a doppio cavo e assegnazione disciplinata del circuito.

Specificare i circuiti in uscita da un rack e un piano di carico. Chiedere quali circuiti sono necessari adesso, quali posizioni sono riservate, come vengono identificati gli interruttori e quale granularità di monitoraggio è richiesta. Evita di riempire tutti i modi disponibili il primo giorno solo perché l'armadietto ha spazio. La capacità di riserva fisica, la capacità di riserva elettrica e la capacità di riserva monitorata non sono la stessa cosa.

L’integrazione merita pari attenzione. Definisci quali valori devono raggiungere la piattaforma di monitoraggio, chi possiede le soglie di allarme, cosa succede in caso di perdita di comunicazione e in che modo le etichette corrisponderanno ai nomi dei punti DCIM o BMS. Esaminare le dimensioni dell'armadio, gli spazi di accesso, la direzione di ingresso dei cavi, le condizioni di calore e l'accesso per la manutenzione prima che l'armadio raggiunga il sito. Un armadio capace può comunque diventare una cattiva installazione se un'area di terminazione posteriore è bloccata da un muro o da un portacavi.

Per i progetti che necessitano di distribuzione e monitoraggio configurabili, rivedere i file disponibiliopzioni dell'armadio di distribuzione dell'alimentazione per data centercon l'ingegnere elettrico e il team di messa in servizio, non solo con il team di approvvigionamento.

Elenco di controllo dell'armadio di distribuzione del data center: domande elettriche, di integrazione, di custodia e di conformità da verificare

• Elettrico:L'armadio corrisponde alla tensione del sito, alla capacità della sorgente, all'approccio di messa a terra, ai requisiti di guasto e al numero di circuiti in uscita pianificati? I valori nominali degli interruttori e le assegnazioni dei circuiti sono documentati?
• Architettura:La sbarra singola o doppia è adatta allo schema unifilare attuale? Se si rivendica la resilienza, è stato rivisto l’intero percorso dall’upstream al rack e non solo il cabinet?
• Monitoraggio:Quali misure del mobile e della derivazione sono necessarie? Gli allarmi, le registrazioni degli eventi, l'accesso HMI locale e i punti Modbus sono definiti prima della messa in servizio?
• Integrazione:Il BMS, il DCIM o la piattaforma di monitoraggio del sito riceveranno punti utili e denominati, non solo una connessione di comunicazione generica? Chi verifica gli allarmi di perdita di comunicazione?
• Installazione:Le dimensioni, il peso, il carico sul pavimento, l'accesso anteriore e posteriore, l'ingresso dei cavi, le condizioni ambientali e gli spazi per la manutenzione sono confermati rispetto alla disposizione della stanza?
• Conformità:Quali elenchi, certificazioni e approvazioni dei codici locali sono richiesti dall'autorità competente e dalle specifiche del progetto? Non dare per scontato che una certificazione dichiarata per la gamma di un produttore si applichi a ogni armadio configurato. Verificare i documenti per l'unità esatta.
• Supporto e registrazioni:Riceverai uno schema unifilare, la pianificazione del circuito, il registro delle impostazioni, la mappa delle comunicazioni e le etichette di costruzione? Tali documenti determinano se la distribuzione precisa dell’energia rimane utile dopo la partenza del team addetto alla messa in servizio.

A armadio di distribuzione dell'energia monitorato per filialeguadagna il suo posto quando il team utilizzerà quelle risposte per gestire la struttura con meno presupposti.
