Armadio integrato per esterni

Shangyu CPSY® combina l'esperienza di installazione, debug, manutenzione e implementazione della gestione di prodotti applicativi maturi esistenti e prodotti di vendita per personalizzare un armadio integrato per esterni intelligente specifico per importanti sistemi di rete esterni. Gli armadi integrati per esterni integrano profondamente i prodotti dell'infrastruttura del data center, inclusi più sottosistemi come UPS, distribuzione di energia, refrigerazione, armadi, protezione antincendio, ecc., e ottengono la gestione complessiva di tutti i sistemi attraverso il sistema di monitoraggio, semplificando il processo di progettazione e costruzione. Adotta lamiera zincata a caldo con uno spessore superiore a 1,5 mm, composta da scatola esterna, pezzo metallico interno e assemblaggio di accessori. Viene utilizzato principalmente per punti di movimento verso il basso DSLAM, stazioni base di comunicazione wireless, distribuzione di energia, trasporti urbani, sistemi di comunicazione 5G di nuova generazione e reti. Accesso aziendale completo, stazione di commutazione della trasmissione, trasmissione di comunicazioni di emergenza, ecc., Si adatta a varie scene esterne come tetti, strade, aree montuose, lungo le ferrovie e ambienti ad alta e bassa temperatura, soddisfacendo le esigenze dei clienti di risparmio energetico e riduzione delle emissioni, implementazione rapida e esigenze di adattamento a più scenari.

Armadio integrato per esterni CPSY®

Con lo sviluppo di un gran numero di nuovi utenti della comunicazione, il continuo miglioramento della larghezza di banda mobile e l'innovazione dei servizi di comunicazione, continueranno ad esserci richieste per la costruzione di reti di comunicazione. Gli armadi integrati per esterni rappresentano l'integrazione e la miniaturizzazione delle apparecchiature principali del sito di comunicazione, la modularizzazione dei componenti di supporto e la tendenza allo sviluppo del settore del risparmio energetico e della riduzione delle emissioni riduce la pressione sui siti dei clienti per ottenere informazioni ed è progettato per soddisfare le esigenze dei clienti per un'espansione flessibile e layout rapido. L'armadio integrato per esterni ha ottime prestazioni di isolamento termico e viene utilizzato nei sistemi di comunicazione, direttamente nell'armadio A che fornisce protezione meccanica e ambientale per le apparecchiature di comunicazione interne in condizioni climatiche esterne. Si caratterizza per essere prodotto in fabbrica, facile da trasportare e installare in loco e consente l'ingresso e l'intervento del personale autorizzato. Si tratta di un armadio in grado di integrare l'apparecchiatura principale, l'alimentazione del sistema, la distribuzione dell'alimentazione CC di comunicazione, il monitoraggio ambientale, le apparecchiature di raffreddamento, le batterie e la messa a terra di protezione contro i fulmini e un armadio integrato che fornisce l'ambiente di lavoro esterno e la gestione della sicurezza per la stazione base.

L'armadio integrato per esterni Shangyu CPSY® è composto da scatola esterna, parti interne in lamiera, condizionatore d'aria industriale, unità di distribuzione dell'alimentazione, alimentatore switching, UPS, batteria di backup e altri accessori. Adotta una struttura sandwich con telaio a colonna in metallo e il materiale complessivo è lamiera di zinco/acciaio inossidabile laminata a freddo/placcata + pannello sandwich EPS/PU o cotone isolante PEF di diversi spessori. È realizzato in lamiera di acciaio laminata a freddo di alta qualità o in acciaio inossidabile. La base è realizzata con struttura composita in acciaio o lamiera zincata a caldo con uno spessore di 1,5 mm o più. La superficie è realizzata con un processo di trattamento plastico spray antistatico. Ha una buona resistenza agli urti, prestazioni antifurto e anti-invecchiamento e ha superato la certificazione nazionale. Il grado antipolvere e impermeabile è IP56. L'anta dell'armadio adotta una struttura incassata con uno stretto spazio tra le ante. L'angolo di apertura della porta è >110°. L'anta dell'armadio contiene una struttura limite. Il dispositivo di limitazione della porta ha una funzione di limitazione quando la porta è nello stato "aperto". La serratura della porta adotta una struttura a tre punti composta da tirante e elemento di bloccaggio, solida nella struttura e potente antifurto. L'interno dell'armadio è suddiviso in vano apparecchiature e vano batteria a seconda della funzione. Gli armadi integrati per esterni includono: 1. Armadi integrati per esterni della stazione base di comunicazione (armadi per apparecchiature, armadi per alimentatori, armadi per batterie, armadi per energia, armadi completi); 2. Armadi OLT integrati per esterni radiotelevisivi, armadi elettrici ed elettrici per esterni e armadi per accesso a banda larga per esterni, armadi di rete per esterni, armadi per esterni a temperatura costante, armadi antipioggia per esterni, armadi per piccole stazioni di monitoraggio per esterni, armadi di sicurezza per videosorveglianza per esterni.

Principali indicatori di prestazione tecnica

1. Condizioni d'uso: temperatura ambiente -40℃~+60℃. Se la temperatura è troppo elevata è consigliabile predisporre una copertura protettiva solare; umidità ambientale ≤95﹪ (a +40℃); pressione atmosferica 70kPa~106kPa;

2. L'armadio adotta una struttura a sandwich, divisa in due tipologie: 1. Lamiera a doppio strato + cotone isolante PEF; 2. Telaio in lamiera + pannello sandwich in EPS/PU spessore 45 mm.

3. Materiale del mobile: lamiera di acciaio laminata a freddo spessa 1,5 mm/piastra zincata/piastra di alluminio/piastra di acciaio inossidabile + cotone isolante PEF spesso 10-40 mm/pannello sandwich in acciaio colorato EPS spesso 45 mm, montante a U 2 mm, telaio portante 1,5 mm, decorazioni e parti antipolvere 1,2 mm; trattamenti superficiali: sgrassaggio, deruggine e decapaggio, fosfatazione antiruggine (o zincatura), spruzzatura plastica

4. Composizione dell'armadio: armadio + anta dell'armadio + base + coperchio superiore + rack + serratura dell'armadio, fotovoltaico + accumulo di energia + pila di ricarica CC (opzionale)

5. Tipo di armadio: 1/2/3 unità, una cabina, porta singola anteriore o porta anteriore e posteriore (opzionale)

6. Porta e serratura: la porta dell'armadio adotta una struttura integrata, con uno spazio stretto; l'angolo di apertura della porta è >110° e la struttura limite ha forti proprietà antifurto; la serratura della porta adotta una struttura a tre punti composta da un tirante e un elemento di bloccaggio e un lucchetto o serratura elettronica (opzionale)

7. Resistenza meccanica: l'armadio può sopportare un carico di ≥ 600 kg, ciascuna superficie può sopportare una pressione verticale di > 980 N e l'estremità più esterna può sopportare una pressione verticale di > 200 N dopo l'apertura della porta.

8. L'area della sezione trasversale del nucleo di rame nel filo di terra dovrebbe essere >16-50㎟ e la resistenza di rilevamento dovrebbe essere <0,1Q

9. Metodo di ingresso del cavo: ingresso e uscita dal basso. Le linee CA, le linee CC, le linee di segnale e i cavi di terra devono essere instradati e legati separatamente;

10. Metodo di installazione dell'apparecchiatura: nell'armadio dell'apparecchiatura è installato un rack standard regolabile da 19/21 pollici.

11. Metodo di raffreddamento: scambio di calore o aria condizionata (AC1500W), ventilatore + aria condizionata

12. Servizi personalizzati: personalizzazione delle dimensioni, personalizzazione della struttura interna, personalizzazione del colore del mobile, grigio internazionale predefinito RAL7035, spruzzatura professionale di polvere per esterni

13. Metodo di installazione: interno o esterno, spessore della base dell'armadio ≥ 2,0 mm, piastra in acciaio zincato a caldo, altezza della base dell'armadio ≥ 200 mm, deflettori installati attorno alla base per impedire la violazione degli animali

13. Tipo di circuito principale: ponte trifase, doppio antistella; componenti del raddrizzatore: tiristore, diodo, coefficiente di corrente irregolare dei componenti sullo stesso braccio: <0,15

15. Numero di impulsi in un singolo armadio: 6, 12, 24 impulsi (più armadi raddrizzatori combinati con lo sfasamento del trasformatore raddrizzatore possono formare 36, 48, 60, 72 impulsi equivalenti)

16. Tensione di tenuta: La tensione di tenuta tra il dispositivo di messa a terra e il pezzo metallico della scatola non è inferiore a 3000 V (CC)/1 min;

17. Sistema di controllo della temperatura: le apparecchiature dell'armadio generano molto calore durante il funzionamento, provocando un aumento della temperatura all'interno dell'armadio, riducendo la durata dei componenti elettronici e persino causando tempi di inattività. Pertanto, è necessario utilizzare apparecchiature di controllo della temperatura per controllare la temperatura nell'armadio per garantire il normale funzionamento delle apparecchiature di comunicazione e allo stesso tempo migliorare la durata e l'affidabilità delle apparecchiature elettroniche.

18. Resistenza di isolamento: la resistenza di isolamento tra il dispositivo di messa a terra e il pezzo dorato della scatola non è inferiore a 2X104 M/500 V (CC);

19. Condizionatore d'aria con compressore: condizionatore d'aria DC 300W-1500W (opzionale)

20. Spessore dello strato di isolamento termico: 50 mm, buone prestazioni di isolamento termico, conduttività termica <0,472/(m2.k); grado di protezione dell'armadio: IP56;

21. Tutte le sovrapposizioni delle sbarre conduttive sono fresate, con rugosità migliore di Ral.6, planarità migliore di 25μm, bassa resistenza di contatto e bassa perdita di potenza.

22. L'armadio integrato integra il sistema di refrigerazione, il sistema dell'armadio, il sistema di distribuzione dell'energia, il gruppo di continuità, il sistema di monitoraggio dinamico dell'ambiente e il sistema di cablaggio necessari per la sala computer. È preimpostato dall'industria e dalle trasmissioni radiotelevisive e può essere rapidamente progettato in loco per soddisfare le esigenze di rapido lancio dei servizi di data center.

Parametro armadio integrato per esterni CPSY® (specifiche)

Caratteristiche e applicazione dell'armadio integrato per esterni CPSY®

Caratteristiche:

1. Può autorizzare da remoto l'autorità di sblocco, monitorare e registrare da remoto lo stato della serratura della porta, l'orario di apertura e chiusura della serratura e le informazioni sullo sblocco.

2. Il gabinetto adotta metodi di saldatura, assemblaggio e assemblaggio. La struttura è saldamente saldata e ha una buona capacità portante. È adatto per l'installazione in molteplici scenari su cime e tetti. È scalabile e può essere collegato a piattaforme di terze parti.

3. Utilizzare la lavorazione CNC completa per formare un armadio in lega di alluminio o acciaio inossidabile per prevenire efficacemente il surriscaldamento locale dell'armadio; l'intero mobile viene spruzzato con plastica o verniciato per prevenire ruggine, corrosione, polvere, sole e pioggia.

4. Design integrato, implementazione rapida, plug-and-play, elevata integrazione, ingombro ridotto, breve periodo di costruzione, risparmio di spazio, facile espansione e migrazione, bassi costi di costruzione e basso consumo energetico

5. Design modulare di distribuzione dell'energia, alimentazione, refrigerazione, ecc., configurazione su richiesta, alta affidabilità, esente da manutenzione, avvio e arresto con un clic, assemblaggio rapido, abbinamento multi-scenario; adattabile a varie combinazioni di sistemi di alimentazione, semplificando gli aggiornamenti

6. Design completamente sigillato, ecologico, termoisolante e a risparmio energetico, prestazioni superiori, isolante e antistatico, antipolvere e anticorrosivo, migliorando la sicurezza e prolungando la durata dell'apparecchiatura raddrizzatore.

7. Soluzione di dissipazione del calore ad alte prestazioni, condizionatori d'aria industriali montati su porta/montati lateralmente, apparecchiature di ventilazione di livello industriale, raffreddamento dell'aria e design dello strato isolante, stabile e affidabile, lunga durata, temperatura più bassa e mantenimento di temperatura e umidità costanti in l'armadio

8. La serratura antifurto per porta dell'armadio esterno, alto livello di protezione IP56, può far fronte perfettamente ad ambienti esterni difficili e vari tipi di condizioni atmosferiche.

7. Misure di protezione complete, monitoraggio in tempo reale della temperatura dell'aria, dell'umidità, della temperatura dell'acqua, della pressione dell'acqua, del flusso dell'acqua, delle perdite d'acqua, del volume dell'aria, della temperatura dei componenti, ecc. nell'armadio, senza necessità di ispezionare il sito.

9. Serratura intelligente antifurto, acquisizione della fotocamera; la parte superiore è inclinata verso il basso per prevenire la pioggia e la rete antipolvere all'ingresso dei cavi previene insetti e polvere, è facile da pulire e riparare ed è resistente alla corrosione.

10. Monitoraggio dell'ambiente dinamico stabile e affidabile, rilevamento del segnale di allarme a tutto tondo, reporting delle informazioni sugli allarmi in tempo reale; può realizzare e caricare allarmi quali interruzione di corrente, mancanza di corrente, controllo accessi, temperatura, umidità, fumo, immersione in acqua, tensione della batteria, ecc. (opzionale) .

11. Adottando un design di alto livello, la struttura degli armadi singoli e degli armadi uniti è la stessa, con interfacce di installazione riservate. I condizionatori possono essere aumentati o diminuiti a seconda delle necessità. Il prodotto è facilmente dilatabile, resiste a pressioni e deformazioni; il raccordo a pressare del componente adotta un design a forza fissa bilanciata e doppio isolamento;

12. Debug intelligente con un clic, funzionamento efficiente, dotato di modulo di rettifica ad alta efficienza, progettazione del controllo della temperatura e analisi e gestione dell'efficienza energetica a livello di sito, rendendo il funzionamento più efficiente.

13. Accettare la personalizzazione, combinare diverse caratteristiche di diversi progetti e utilizzare ambienti da personalizzare, più in linea con le esigenze in loco, e ottenere la soddisfazione del cliente in modo tempestivo ed efficiente.

14. L'armadio ha una grande capacità, struttura multi-porta, spazio di installazione interno flessibile e design estetico, facilità di installazione e manutenzione, e il monitoraggio e la risposta quasi-end nell'armadio sono più tempestivi, accurati ed efficaci;

15. Viene fornito standard con interfacce di categoria 6, che supportano una varietà di periferiche; è riservata un'interfaccia di alimentazione di emergenza esterna e i dispositivi interni possono essere alimentati da un sistema di alimentazione esterno durante un'interruzione di corrente.

16. Utilizzare cavi ignifughi, distribuzione di alimentazione CA opzionale o unità di distribuzione di alimentazione CC (apparecchi di illuminazione DC-48V); batteria al litio/batteria al piombo opzionale come alimentazione di riserva (opzionale)

17. Cablaggio elettrico integrato e sistema di distribuzione dell'alimentazione CA/CC, con layout ragionevole, metodi di cablaggio flessibili, facilità d'uso e manutenzione dell'introduzione dei cavi, fissaggio e messa a terra come canaline per cavi e rack di gestione dei cavi.

18. Il metodo di ingresso dei cavi nell'armadio è dal basso. Il cavo di alimentazione, il cavo del segnale e il cavo ottico hanno fori di ingresso cavo indipendenti e non interferiscono tra loro.

19. Le apparecchiature principali, le apparecchiature di controllo della temperatura e i moduli di cablaggio nell'armadio sono progettati in compartimenti separati per facilitare la futura manutenzione graduale.

20. Soluzione di alimentazione esterna ad alta efficienza, semplice creazione del sito, struttura del sistema compatta, supporto dell'armadio rapido per l'assemblaggio, supporto di input e output multipli di energia, semplificando la selezione del sito e la costruzione.

21. Gli allarmi intelligenti, i rapporti classificati basati sul tempo e regionali, possono raccogliere diversi tipi di informazioni e soddisfare i requisiti tecnici generali del progetto di rimozione del sito; gli allarmi locali sono collegati ad allarmi remoti, monitoraggio remoto centralizzato ad alta precisione e pagine di supporto per allarmi remoti, e-mail e messaggi di testo.

22. Collegamento intelligente, l'apertura della porta è collegata all'illuminazione e allo scatto di foto; il sensore di temperatura è collegato all'avvio e all'arresto del condizionatore d'aria, il sensore di temperatura + lo stato del condizionatore d'aria è collegato alla ventilazione di emergenza, il sensore di temperatura + il sensore di fumo è collegato all'estinzione dell'incendio.

23. Rilevamento intelligente: serratura elettronica per il controllo degli accessi a livello di armadio e sensore magnetico della porta, combinati con una varietà di metodi di apertura della porta autorizzati, impronte digitali, volto e password, allarmi acustici e visivi e telecamere opzionali

24. Il funzionamento e la manutenzione intelligenti, per tutti gli utenti del sito, possono realizzare il monitoraggio del funzionamento del sito remoto e la raccolta dei dati, nonché la generazione di rapporti operativi, supportare APP mobile, previsione dei guasti in tempo reale e posizionamento rapido, aiutando il personale operativo e di manutenzione a concentrarsi sugli aspetti fondamentali problemi in modo tempestivo, con poche persone in servizio e funzionamento e manutenzione a distanza, gli ingegneri di sistema forniscono assistenza online in qualsiasi momento e il sistema di supporto al funzionamento e alla manutenzione è più intelligente.

Standard di prodotto

Le prestazioni antidistruzione della serratura soddisfano i requisiti di Classe B in GA/T 73-1994.

Soddisfa i requisiti IP55 in GB 4208-2008

Soddisfa i requisiti IP45 in GB 4208-2008

Conforme al test dei cabinet per esterni standard del settore YD/T1537-2015 per i sistemi di comunicazione

Rispettare le specifiche di test delle prestazioni di resistenza ai terremoti delle apparecchiature di telecomunicazione standard YD 5083-2005/YD5096-2005

Rispettare i requisiti del test A ritardante di fiamma GB5169.7

Rispettare i requisiti relativi all'area del foro di scarico dell'idrogeno della norma nazionale GB7260.1

Soddisfa i requisiti di Classe B per l'antivandalismo in GA/T 73-1994 "Serratura antifurto meccanica"

Applicazioni:

Ampiamente utilizzato nei sistemi di riscossione di pedaggi non-stop ad alta velocità ETC, linee ferroviarie ad alta velocità, comunicazioni di rete, autostrade, reti nazionali, metropolitane urbane, monitoraggio ambientale, stazioni base di comunicazione wireless, compresi sistemi 3G di nuova generazione, servizi integrati di comunicazione/rete , stazione di commutazione di accesso/trasmissione, comunicazione/trasmissione di emergenza, ecc., industria chimica, fonderia, fabbricazione della carta, produzione di idrogeno, petrolio, estrazione mineraria, industria militare, ricerca scientifica, radio e televisione, stazione di monitoraggio, energia elettrica, energia, trasporti, sicurezza, amplificatori di potenza, proiezione, controllo dell'illuminazione e altri settori, sbocchi commerciali (telecomunicazioni, finanza, energia, radio e televisione, vendita al dettaglio), piccole imprese, filiali di grandi imprese, governo, istruzione, assistenza medica, data center di cloud computing, alimentatori di emergenza industriali e commerciali, spostamento dei picchi, riduzione dei picchi e riempimento delle valli, espansione del sistema, livellamento di nuova energia La maggior parte degli scenari applicativi come l'uscita, la fornitura di alimentazione CC ad alta potenza ai carichi, ecc.

Sistema di servizio:

1. Campioni di prodotti pre-vendita

--Il personale specializzato conduce ricerche approfondite sulle esigenze dei clienti, comprende appieno le esigenze dei clienti e progetta e produce disegni gratuitamente.

--Fornire brochure di prodotti gratuiti, campioni, rapporti di prova, preventivi, contatti per il trasporto e altri servizi

2. Servizi edili in vendita

--Organizzare il programma di produzione in base ai tempi di consegna richiesti dal cliente

--Condurre rigorosamente il controllo di qualità durante il processo di produzione

--Forte supporto logistico

3. Servizio di tracciamento post-vendita

--Tracciamento e gestione delle opinioni sulla qualità del prodotto; condurre visite successive agli utenti per aiutarli a risolvere i problemi

--Fornire servizi di test per prodotti da costruzione e fornire consegna espressa gratuita al cantiere per materiali mancanti e pezzi di ricambio.

Istruzioni per l'installazione

1. In base alle esigenze di pianificazione della rete, l'armadio integrato può essere installato a terra, sul tetto, sul bordo della strada, in collina e su altre aree. Può essere installato vicino al suolo o sopra la testa. Quando si installa in aree soggette a inondazioni, è necessario considerare i requisiti di prevenzione delle inondazioni.

Grazie alla sua struttura semplice, supporta due metodi di assemblaggio: assemblaggio completo (sollevamento nel luogo di spedizione completa) e assemblaggio (assemblaggio nel luogo di consegna delle parti):

Prefabbricati: secondo necessità, gli armadi integrati prefabbricati vengono integrati e installati negli stabilimenti di produzione e nei magazzini. Può soddisfare le esigenze del trasporto terrestre, marittimo o aereo e può soddisfare i requisiti di urti, vibrazioni e sollevamento durante il trasporto.

Tipo assemblato: secondo necessità, i componenti dell'armadio integrato possono essere trasportati sul posto per l'assemblaggio standardizzato.

2. La maggiore potenza dell'armadio integrato richiede cavi più spessi e l'area della sezione trasversale dei cavi deve essere attentamente considerata durante la progettazione della trincea.

3. L'armadio per esterni utilizza un metodo di ingresso dei cavi verso il basso. Per impedire l'ingresso di oggetti estranei, sul lato dell'armadio da esterno non è presente alcun foro per l'ingresso dei cavi e il cavo deve essere inserito attraverso la trincea. Pertanto è necessario predisporre gli scavi in ​​loco.

4. L'armadio tutto in uno utilizza l'ingresso dei cavi dal basso e la trincea deve avere il necessario design a prova di polvere e roditori per impedire l'ingresso di corpi estranei. Nella trincea è necessario un design impermeabile e resistente all'umidità per prevenire l'invecchiamento del cavo e il cortocircuito, che influenzeranno il normale funzionamento dell'armadio esterno.

5. Non aprire la porta dell'armadio quando l'umidità dell'aria è del 95%. Evitare di aprire le porte dell'armadio, eseguire operazioni di manutenzione o revisione in condizioni atmosferiche piovose o umide

6. Solo i professionisti possono eseguire le operazioni di installazione. Durante il processo di installazione, seguire rigorosamente le istruzioni del manuale utente.

7. Prima dell'installazione, tutti gli interruttori degli stadi anteriori interni ed esterni devono essere scollegati, attendere 15 minuti e verificare che siano tutti in uno stato senza alimentazione.

8. È necessario lasciare un segno di avvertenza nella posizione disconnessa per evitare che venga riaccesa durante il processo di installazione. Sono richiesti i necessari collegamenti di messa a terra e di cortocircuito.

9. Le parti sotto tensione devono essere maneggiate secondo necessità e isolate con materiali isolanti per evitare danni al personale.

10. Dopo aver interrotto tutta l'alimentazione in ingresso, attendere 35 minuti prima di aprire la porta per l'ispezione. Prima di aprire la porta dell'armadio, assicurarsi che non ci sia corrente all'interno.

11. In circostanze normali, utilizzare le normali procedure di spegnimento per spegnere. In situazioni di emergenza, è necessario utilizzare l'arresto di emergenza per garantire una risposta rapida e proteggere la sicurezza delle persone e delle attrezzature.

12. Quando si sceglie un sito, solitamente viene scelta un'area con una buona ventilazione e installata in un'area aperta o su un pavimento. Generalmente non è adatto per l'installazione in corridoi o stanze residenziali, altrimenti influenzerà la ventilazione e l'effetto di dissipazione del calore e il rumore disturberà i residenti quando l'apparecchiatura è in funzione. .

13. I componenti, i componenti, le parti, le apparecchiature ausiliarie e le interfacce di installazione dell'armadio integrato per esterni sono tutti standard e universali e sono realizzati principalmente con materiali metallici; quando si utilizza l'installazione a pavimento, è necessario fornire una base affidabile in acciaio o cemento. Il molo deve essere tenuto lontano da aree basse e aree molto polverose e disporre di file di messa a terra qualificate.

14. Si richiede che non vi siano viti a vista all'esterno del mobile per evitare furti tramite smontaggio dall'esterno; l'armadio è dotato di una struttura di base e di un parasole, che possono evitare meglio la corrosione causata dalle perdite di pioggia, mentre le ante dell'armadio devono utilizzare la modalità di blocco a clic multipli.

Dettagli del mobile integrato per esterni CPSY®

Se confrontato con i colleghi, i vantaggi del cabinet integrato per esterni CPSY® sono i seguenti:

●Elevata sicurezza, grazie alla protezione EMC/RFI, livello di resistenza ai terremoti 8/9, design antifurto della serratura strutturale della porta dell'armadio, non smontabile ed elevato coefficiente antivandalismo.

●Progetto di sicurezza isolante ignifugo, realizzato in lamiera di acciaio al gadolinio freddo o lamiera placcata ecologica, con buone proprietà meccaniche, grande capacità di carico, struttura compatta e ragionevole e buona intercambiabilità.

●La scatola ha le caratteristiche di protezione solare, protezione dalla pioggia, resistenza alla corrosione, buona resistenza al fuoco, isolamento e durata. È completamente adattabile all'ambiente esterno e ha una durata di 15 anni, superiore di oltre il 20% rispetto al raffreddamento ad aria.

●Adotta un design rack standard da 19 pollici o 21/23/24 pollici oppure è progettato come supporto per batteria, ecc., che può essere espanso su richiesta e ha una forte versatilità. Possono essere realizzate anche strutture fisse in lamiera fuori standard in base alla reale situazione del cliente (opzionale).

●L'alto livello di protezione, il livello di protezione IP56, il controllo costante della temperatura a basso rumore, la differenza di temperatura delle celle tra gli armadi ≤3℃, la struttura in lamiera e il metodo di saldatura migliorano ulteriormente la resistenza all'acqua, alla polvere, alla corrosione e ai raggi UV.

●È facile da installare e può essere installato in modo flessibile sul tetto o sul bordo della strada in base ai requisiti del sito. Ha una forte tolleranza al clima e alle condizioni atmosferiche e può adattarsi a varie piogge e nevicate a bassa temperatura, freddo e caldo elevati, tempeste di sabbia e aree ventose.

●Utilizzare materiali isolanti ignifughi e ritardanti di fiamma (cavi, strisce di gomma, cotone isolante) e integrare un sistema di controllo della temperatura (utilizzando ventole, scambiatori di calore o condizionatori d'aria per la dissipazione del calore misto) per ottenere un effetto di temperatura costante nell'armadio .

●Progettazione intelligente del collegamento antincendio, protezione antincendio a livello PACK, rilevamento di prossimità, risposta automatica all'estinzione dell'incendio, veloce, preciso, tempestivo ed efficace, che può ridurre al minimo le perdite;

●Risparmia tempo, lavoro e spazio. Rispetto agli armadi tradizionali, gli armadi integrati per esterni occupano un'area più piccola, ridotta di oltre il 90%, hanno ridotto il periodo di costruzione, ridotto a 1/10 del tempo precedente, e hanno ridotto il numero di unità tra ciascun modulo funzionale. Punti di errore del percorso, migliorando notevolmente la compatibilità tra i sistemi.

●Monitoraggio visivo, alta integrazione, gestione remota centralizzata, uscite di tensione multiple, backup n+1 e ha superato l'unica certificazione di sicurezza delle informazioni sui prodotti IT di monitoraggio ambientale del settore.

●Controllo dei dati in tempo reale e non presidiato, visualizzazione multicanale su schermi locali di grandi dimensioni, APP mobili e browser WEP e supporto per la rete centralizzata in più aree e armadi.

●L'uso della struttura saldata e del processo di spruzzatura elettrostatica della polvere all'aperto garantisce la resistenza meccanica, la rigidità e l'affidabilità a prova di corrosione del mobile.

●Design del trasformatore sorgente ausiliario a doppia presa, il lato primario può essere collegato all'alimentazione da 480 V ca o 400 V ca ed è compatibile con 2 tensioni di rete tradizionali.

L'integrazione può ridurre significativamente la rendita fondiaria e il software del sistema di gestione degli operatori

●L'installazione tecnica è estremamente semplice, tutti i sottosistemi sono preinstallati nell'armadio, la fabbrica è completamente sottoposta a debug, il prodotto viene imballato e trasportato nel suo insieme e l'installazione in loco viene completata in 2 ore.

Classificazione degli armadi integrati da esterno

--Secondo la classificazione funzionale, gli armadi integrati per esterni sono suddivisi in armadi per apparecchiature (cabine per apparecchiature) e armadi per batterie (cabine per batterie).

(1) Armadio per apparecchiature: l'armadio per apparecchiature utilizza aria condizionata o ventilazione per la dissipazione del calore (gli scambiatori di calore possono essere utilizzati anche come apparecchiature per la dissipazione del calore), MTBF≥50000h-250000h, l'armadio per apparecchiature è distribuito sul lato destro dell'armadio e è separato dal vano batterie da un divisorio, per facilitare l'isolamento termico del vano apparecchiature.

(2) Armadio batterie: utilizzato per installare le batterie, con l'obiettivo di fornire un'alimentazione energetica affidabile per tutti i carichi fissi nei settori industriale e commerciale. Attraverso l'interfaccia con l'unità di controllo, è possibile configurare in modo flessibile varie applicazioni e scambiare i dati operativi del sistema batteria con altre apparecchiature, l'armadio batteria utilizza l'aria condizionata o la refrigerazione a semiconduttori per dissipare il calore. I pannelli esterni dell'armadio sono incollati con cotone isolante termico per ottenere l'effetto di isolamento termico. L'armadio è inoltre dotato di un parasole per ottenere protezione solare ed effetto impermeabile. Il mobile è dotato di un dispositivo di scarico per rilasciare i gas nocivi generati dalla batteria.

---In base alle dimensioni, al luogo di installazione e di trasporto, può essere suddiviso in due tipi: tipo integrale e tipo assemblato.

L'intera sala computer con comunicazione integrata esterna è assemblata in fabbrica ed è più adatta per progetti di accesso a banda larga e sale computer con moduli remoti.

La sala computer prefabbricata può essere installata e costruita in loco nel punto di installazione, quindi può essere applicata a qualsiasi luogo di installazione e progetto idoneo.

--Secondo la classificazione funzionale, gli armadi integrati per esterni sono suddivisi in armadi per servizi IT e armadi ETC.

Gli armadi per servizi IT vengono utilizzati nelle sale computer dei data center, principalmente per configurare server e switch;

L'armadio ETC ha le seguenti caratteristiche:

(1) Gli armadi ETC devono adattarsi a vari ambienti climatici complessi: esposizione al sole, antipolvere, impermeabile, a prova di umidità, a prova di muffa, a prova di nebbia salina, a prova di ruggine e devono essere resistenti al vento e ai terremoti.

(2) Viene adottato l'innovativo design strutturale del "modulare assemblato", che può essere rapidamente installato in loco. Ogni modulo funzionale viene installato passo dopo passo e i passacavi, i fori e i terminali a innesto sono riservati; l'apparecchiatura è facile da installare e il passaggio dei cavi è comodo e bello.

(3) Integrare l'alimentazione di conversione di potenza, l'alimentazione UPS (N+1) e le apparecchiature a batteria, le apparecchiature di condizionamento dell'aria, le apparecchiature di distribuzione dell'energia, le apparecchiature di trasmissione di rete, le apparecchiature di monitoraggio ambientale, la protezione contro i fulmini, la protezione antincendio, il controllo intelligente degli accessi, i dati di monitoraggio ambientale dinamico raccolta/allarme/ Integra più moduli funzionali come unità telecamera e controllo intelligente della temperatura in uno e ha le caratteristiche di antifurto, resistente alla polvere, impermeabile, anticorrosione, alta affidabilità, alta integrazione, facile manutenzione, lunga durata capacità di archiviazione, monitoraggio in tempo reale, allarme rapido intelligente, ecc.

(4) Fornire principalmente spazio di archiviazione integrato per macchine di controllo delle corsie del portale, interruttori industriali, PC dei sistemi di pedaggio e altre apparecchiature e fornire alimentazione e backup affidabili per le apparecchiature del portale per garantire il funzionamento affidabile delle principali apparecchiature di produzione su strada.

(5) L'armadio ETC contiene il PC del sistema di pedaggio, il controller di corsia, il controller dell'antenna, RSU (Road Side Unit) e altre apparecchiature aziendali. Le superstrade in diverse province hanno i propri requisiti specifici e vengono progettate macchine a cabina singola, doppia e tre cabine. digitare per soddisfare.

(6) Funzione di gestione della rete remota Il sistema di gestione del funzionamento e della manutenzione delle apparecchiature back-end supportato dall'armadio intelligente integrato in autostrada di Yitong Technology può soddisfare le esigenze della Parte A e monitorare a distanza lo stato delle apparecchiature nell'armadio intelligente integrato in autostrada (stato di funzionamento dell'attrezzatura, inverter e stato operativo dell'alimentatore rettificato, stato ambientale, stato di apertura e chiusura delle porte, ecc.), gestione di anomalie di lavoro o guasti delle apparecchiature (ispezione automatica, allarme attivo, 1000 registrazioni di registro, posizionamento GPS, apparecchiature automatiche online, ecc.), real- gestione remota del tempo (richiesta informazioni, configurazione parametri, sincronizzazione automatica, controllo remoto degli interruttori, ecc.).

--Secondo la classificazione quantitativa, gli armadi integrati per esterni sono suddivisi in armadi integrati per esterni a cabina singola, armadi integrati per esterni a cabina doppia e armadi integrati per esterni a tre cabine.

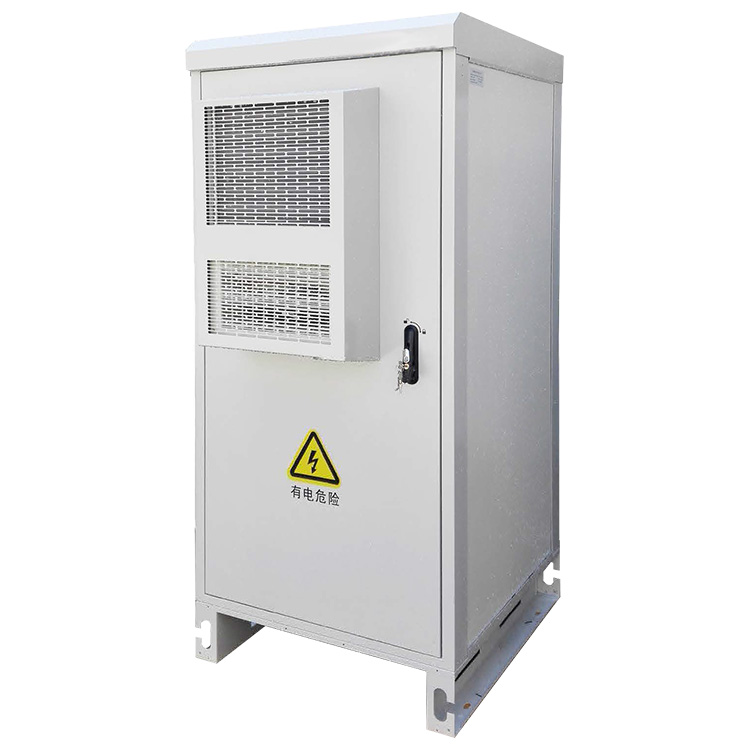

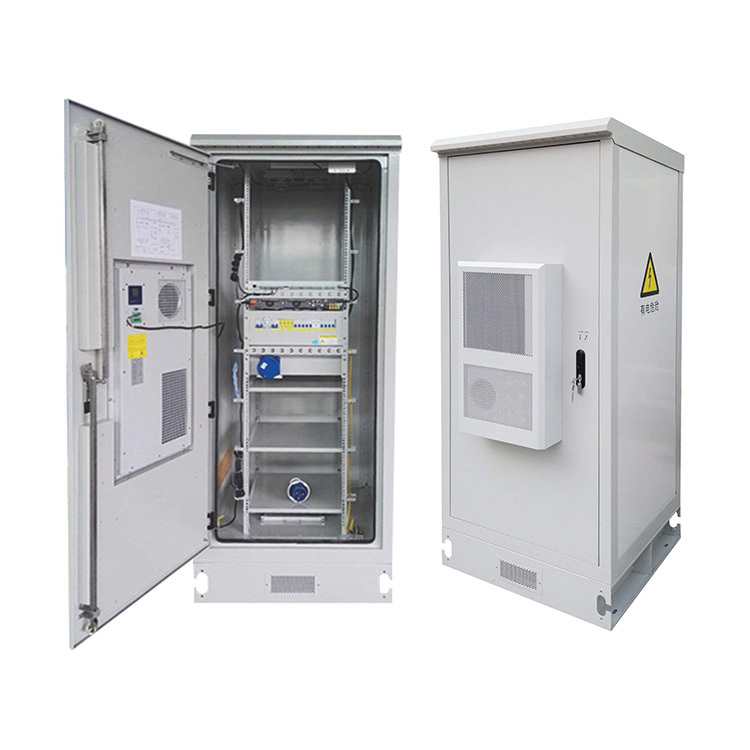

1. Armadio integrato da esterno a cabina singola

Modulo di configurazione armadio singolo: l'armadio è diviso in diversi scomparti funzionali, composti da vano apparecchiature + vano batteria. Normalmente, la cabina dell'apparecchiatura adotta il tipo di scambio termico o il metodo di raffreddamento ad aria. Il vano batteria può scegliere la ventilazione diretta o utilizzare la refrigerazione a semiconduttore o la refrigerazione con aria condizionata in base alle condizioni climatiche del luogo di utilizzo effettivo.

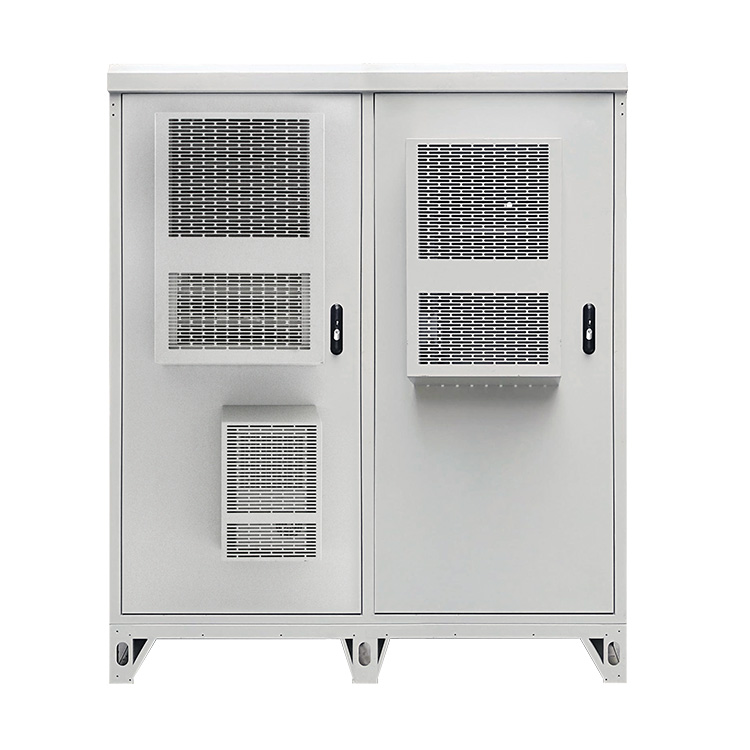

2.Armadio integrato esterno con cabina doppia

La configurazione di due armadi combinati: l'armadio è diviso in diversi scomparti funzionali, un armadio è composto da vano apparecchiature + vano batteria e l'altro armadio è un armadio BBU. La cabina dell'attrezzatura utilizza generalmente lo scambio di calore o il raffreddamento ad aria (a seconda dell'uso dell'attrezzatura può essere utilizzata anche l'aria condizionata), mentre la BBU può utilizzare il raffreddamento ad aria o lo scambio di calore.

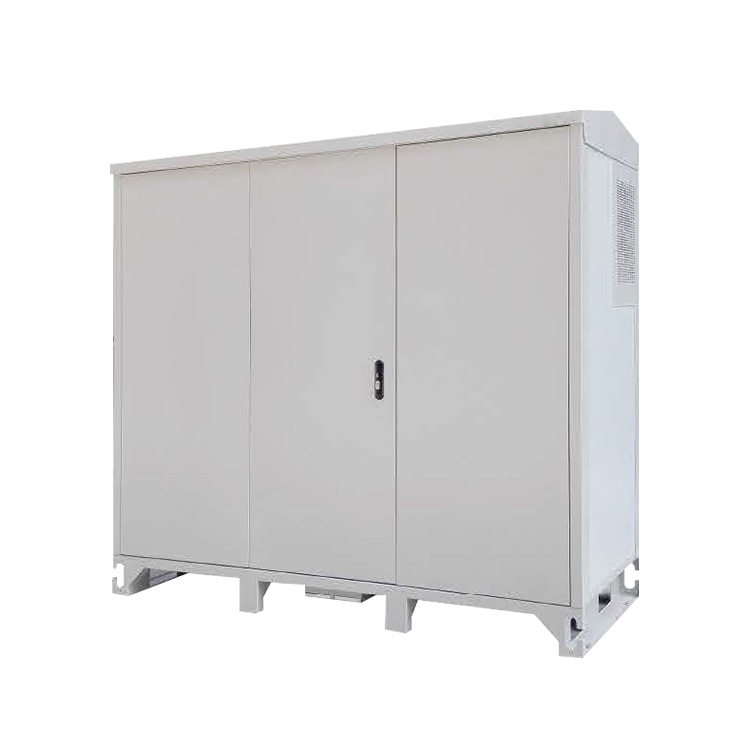

3.Armadio integrato esterno con cabina doppia

Per il modello di costruzione di stazioni base condivise a doppia rete o siti come la rete GSM e la rete 3G, a causa della grande capacità del sito, vengono generalmente utilizzati tre armadi. Solitamente è composto da armadio apparecchiature 1 + armadio apparecchiature 2 + armadio batterie. Il vano apparecchiature utilizza generalmente lo scambio di calore o il raffreddamento ad aria, mentre il vano batteria utilizza la refrigerazione a semiconduttori e la refrigerazione dell'aria condizionata.

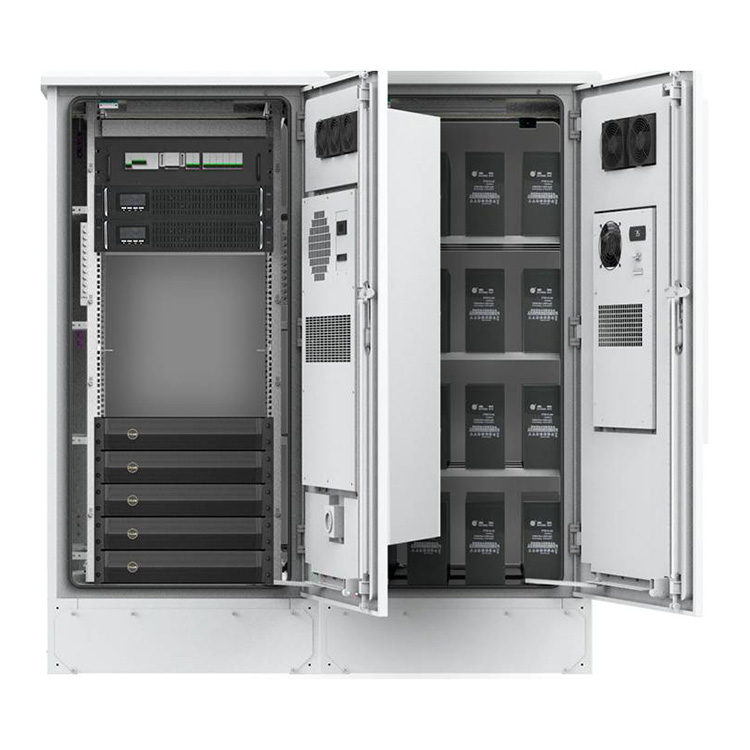

La composizione del mobile integrato da esterno

È costituito da corpo dell'armadio, attrezzatura principale OLT, sistema di alimentazione CC integrato, unità di distribuzione dell'alimentazione, sistema di condizionamento e raffreddamento dell'armadio, alimentatore UPS, pacco batteria di riserva, unità di distribuzione ottica ODF, unità di monitoraggio ambientale dinamico, sistema di illuminazione dell'armadio, ecc. .

Gli armadi integrati per esterni OLT possono essere utilizzati in parcheggi sotterranei residenziali, corridoi, tetti, aree verdi e altri scenari. Adotta un design modulare, dimensioni ridotte e installazione molto semplice. 2-3 persone possono facilmente completare il fissaggio e l'installazione dell'apparecchiatura. L'intero armadio può essere progettato come cabina singola o doppia, integrando l'attrezzatura principale OLT, alimentatore switching integrato (modulo raddrizzatore), batteria di backup, sistema di raffreddamento, distribuzione ottica ODF e altre parti, l'armadio è altamente integrato, presenta i vantaggi di protezione ambientale verde, costi operativi ridotti e costruzione semplice;

(1) Attrezzatura principale OLT: compatibile con l'installazione di apparecchiature principali OLT standard da 19 pollici e 21 pollici.

Sistema di alimentazione CC integrato: adotta un sistema di alimentazione CC 48V60A, 90A e fornisce integrazione e uscita del monitoraggio dell'armadio sul sistema di alimentazione. Dotato di porta di monitoraggio per pacco batteria;

(2) Unità di distribuzione dell'alimentazione: L'unità di distribuzione dell'alimentazione fornisce l'interruttore di ingresso della macchina dell'olio/interblocco di rete, l'interfaccia impermeabile della macchina dell'olio mobile, il modulo di protezione contro i fulmini di livello B+C, l'interruttore dell'aria di uscita CC, l'interruttore dell'aria di uscita CA, la presa di manutenzione, ecc. ;

(3) Sistema di raffreddamento dell'aria condizionata: i condizionatori d'aria con compressore CA e le ventole ausiliarie vengono utilizzati per la dissipazione del calore. Generalmente, per formare un sistema di raffreddamento vengono utilizzati un condizionatore d'aria con una capacità di raffreddamento di 500 W/1500 W e una ventola ausiliaria.

(4) Pacco batterie: fornisce spazio di installazione per 4 batterie inferiori a 150 Ah/12 V, in grado di garantire la durata della batteria di un singolo dispositivo OLT per più di 3 ore.

(5) Unità di monitoraggio dell'ambiente dinamico: fornisce allarmi per controllo accessi, allagamenti, fumo, anomalie dell'alimentazione di rete e anomalie della temperatura e utilizza l'interfaccia RS485 per connettersi al dispositivo principale OLT per caricare i segnali di monitoraggio nel sistema dell'ambiente dinamico.

(6) Unità di distribuzione ottica ODF: frame di dispacciamento FC-FC integrato a 12 core, 24 core, 36 core, 48 core, 72 core, 144 core, 288 core, 576 core, utilizzato per la terminazione di cavi ottici esterni e trecce di successo lato apparecchiatura.

(7) Alimentazione UPS: generalmente viene utilizzato un alimentatore UPS da 2KW o 3KW.

(8) Illuminazione della cabina: ogni cabina indipendente è dotata di un set di illuminazione a LED da 48 V/220 V. Le luci LED possono essere accese quando si apre la porta dell'armadio.

(1) Attrezzatura principale OLT

L'interno dell'armadio contiene un alimentatore switching integrato, un alimentatore inverter, 100 Ah 48 V (batteria al litio ferro, batteria al gel al piombo-carbonio, batteria al piombo-acido esente da manutenzione, batteria al gel opzionale), protezione contro i fulmini dell'alimentatore, unità di distribuzione dell'alimentazione, dinamica monitoraggio ambientale, unità telecamera, condizionatori d'aria senz'acqua, ventilatori, luci e sensori. Le unità nell'armadio adottano un'installazione standard da 19 pollici e sono facili da cablare. Ogni unità può essere sostituita in modo indipendente. L'armadio è adatto per l'uso in ambienti esterni ed è resistente alla pioggia, alla polvere, ventilato e dissipato dal calore, resistente ai raggi UV (anti-invecchiamento), antifurto e antiruggine; il mobiletto presenta segni evidenti che ne indicano lo scopo, ecc.; la dimensione dell'armadio dipende dal numero e dalle dimensioni delle apparecchiature di supporto. Progettare e riservare spazio sufficiente per facilitare l'installazione e la manutenzione delle apparecchiature. L'intervallo della temperatura operativa è -40℃~+85℃, l'umidità operativa è ≤95%RH; l'intervallo di tensione operativa del telaio è AC165~AC264V; il livello di protezione è conforme a IP65.

(2) Unità di distribuzione dell'energia

L'armadio è dotato di un'unità di distribuzione dell'alimentazione 3U. L'unità di distribuzione dell'alimentazione è composta da 1 ingresso di rete 32A/2P, 1 ingresso per generatore di olio 32A/2P (con interblocco), 1 canale di protezione contro i fulmini di livello B/2P, 2 canali 32A/1P e interruttore automatico intelligente a 4 canali CA. l'uscita CC a 2 canali da 16 A/1 P e la piastra in rame formano un'unità di distribuzione dell'alimentazione per fornire alimentazione centralizzata all'apparecchiatura.

(3) Sistema di raffreddamento dell'aria condizionata

Adotta un condizionatore d'aria DC a frequenza variabile senza acqua a risparmio energetico e un controller intelligente per rilevare e funzionare automaticamente in base ai cambiamenti della temperatura ambiente e registra il tempo di funzionamento, il consumo energetico, gli eventi e i dati storici dell'intero sistema. I dati possono memorizzare 100 informazioni sugli eventi, 1280 record di dati storici, è possibile interrogare 256 giorni di informazioni di registro.

Caratteristiche del condizionatore d'aria inverter DC senz'acqua a risparmio energetico:

(Ⅰ) L'acqua di condensa generata dalla refrigerazione dell'aria condizionata utilizza un design unico per guidare l'acqua al condensatore e utilizza il calore del condensatore per consumare completamente l'acqua. Può ottenere l'effetto di "autoproduzione e autoconsumo" senza drenare. Allo stesso tempo, l'acqua di condensazione a bassa temperatura riduce efficacemente il carico del condizionatore d'aria e riduce la corrente operativa del compressore per raggiungere obiettivi di risparmio energetico;

(Ⅱ) Il concetto è nuovo e il progetto tecnico complessivo è avanzato. Dai macchinari all'hardware, dal controllo alla piattaforma cloud, è ben oltre i suoi pari. La progettazione ragionevole del sistema di refrigerazione, la selezione dei componenti elettrici e la progettazione perfetta del sistema di pompaggio dell'acqua sono ragionevoli e integrati. Progetti come metodi di installazione semplici possono raffreddare l'apparecchiatura senza scaricare l'acqua di condensa. È adatto ad ogni luogo e risolve tutte le difficoltà di drenaggio. Come si può vedere dalla struttura nell'immagine allegata, il design è raffinato e i componenti sono ben coordinati ed è compatibile con le telecomunicazioni e l'energia. Il grado di impermeabilità degli armadi industriali raggiunge IP65 o superiore;

(III) Viene fornito con uscita allarme a contatto pulito e interfaccia di comunicazione RS485;

(IV) Il sistema è progettato con protezione da alta/bassa temperatura, che ne rende più sicuro l'uso.

(4) Pacco batteria

(Ⅰ) Pacco batterie al piombo--armadio integrato per esterni

Sistema di armadi per esterni da 1 KVA: fornisce spazio di installazione per 4 batterie inferiori a 150 Ah/12 V, in grado di soddisfare la durata della batteria di un singolo dispositivo OLT per più di 3 ore.

(II) Pacco batterie al litio ferro fosfato - contenitore esterno

Capacità: 46,08 kWh ~ 69,12 kWh, 107,5 kWh ~ 215 kWh, 1290 kWh, massimo 1720 kWh

Potenza: 30kW, 60kW, 100kW, 180kW, 360kW, 600kW, massimo 800kW

Corrente di carica e scarica: carica e scarica con velocità 1C, più armadi batterie possono essere collegati in parallelo in modo flessibile.

(5) Unità di monitoraggio ambientale dinamico

Configurazione del sistema di monitoraggio ambientale dinamico: host di monitoraggio ambientale dinamico, touch screen, temperatura e umidità, perdite del condizionatore d'aria, monitoraggio UPS, contatore di tensione ed elettricità

Può fornire 1 porta Ethernet 10M/100M; Comunicazione GPRS+GPS; 1 misurazione della temperatura e dell'umidità; 4 misurazione analogica generale (AI); 2 Rilevamento tensione CA; 1 misurazione della tensione totale del pacco batteria; 8 ingressi digitali digitali (DI); 8 uscite digitali (DO); 4 porte seriali (di cui 8 porte seriali RS485 e 2 porte seriali RS232) e altre funzioni.

(Ⅰ) Funzione di rilevamento dello stato dell'armadio: Rilevamento della temperatura e dell'umidità: dotato di sensori di temperatura e umidità, raccoglie la temperatura e l'umidità del display locale in tempo reale e carica le condizioni di temperatura e umidità nell'armadio; se la temperatura nell'armadio è troppo alta, viene caricato un allarme di alta temperatura. Rilevamento dello stato della porta dell'armadio: rilevamento in tempo reale dello stato della porta dell'armadio, apertura illegale della porta dell'armadio e allarme; dopo l'apertura della porta dell'armadio viene segnalato l'allarme di porta aperta. Rilevamento dello stato del fumo: rileva se c'è fumo nell'armadio in tempo reale. Quando c'è fumo nell'armadio, verrà caricato un allarme fumo. Rilevamento dello stato di allagamento: rilevamento in tempo reale della presenza di acqua nell'armadio. Quando c'è acqua nell'armadio, viene caricato un allarme allagamento.

(II) Funzione di rilevamento dell'attrezzatura inclusa: Rilevamento dello stato del parafulmine: Rilevamento in tempo reale dello stato del parafulmine. Rilevamento e monitoraggio di corrente forte da 220 V: monitoraggio e caricamento in tempo reale dello stato della tensione. Quando l'alimentazione di rete viene interrotta, viene caricato un allarme di interruzione dell'alimentazione di rete. Rilevamento e monitoraggio del pacco batteria: monitoraggio e caricamento in tempo reale dello stato della tensione. Quando la tensione del pacco batteria è troppo bassa, viene caricato un allarme di tensione bassa del pacco batteria. Rilevamento dello stato dell'apparecchiatura: leggere i dati dell'apparecchiatura a 4 canali tramite RS485 o RS232 e caricare i dati nel data center.

(III) Funzione di controllo remoto: Controllo della temperatura: può controllare a distanza l'avvio e l'arresto del condizionatore d'aria senz'acqua. Controllo della ventola: la ventola può essere avviata e arrestata da remoto. Controllo della luce: l'interruttore della luce può essere controllato da remoto. Controllo dell'interruttore automatico: sono possibili l'interruzione dell'alimentazione e il riavvio da remoto. Controllo del ripristino: il ripristino del sistema può essere controllato da remoto.

(6) Unità di distribuzione ottica ODF

Rack di dispacciamento FC-FC integrato a 12 core, 24 core, 36 core, 48 core, 72 core, 144 core, 288 core, 576 core, utilizzato per terminare cavi ottici esterni e terminare pigtail lato apparecchiatura .

(7) Gruppo di continuità dell'inverter

L'armadio è dotato di un gruppo di continuità inverter 2KVA/3KVA/6KVA per l'alimentazione delle apparecchiature. Caratteristiche dell'alimentatore UPS:

(Ⅰ) Uscita onda sinusoidale pura, tempo di conversione pari a zero, che garantisce efficacemente l'affidabilità del funzionamento ininterrotto del carico.

(II) Controllo tramite microprocessore CPU, autodiagnosi e autoprotezione del sistema di alimentazione dell'inverter, che prolungano notevolmente la durata dell'UPS.

(III) Gestione intelligente e memorizzazione automatica dei dati possono essere realizzate in caso di interruzione dell'alimentazione di rete.

(IV) La gestione online della batteria prolunga notevolmente la durata della batteria e protegge gli investimenti degli utenti.

(Ⅴ) Avviamento DC, non è necessaria l'alimentazione di rete e la batteria può essere utilizzata per avviare l'UPS e caricare le macchine

(VI) Il filtro EMI/RFI per tutte le stagioni previene errori di dati causati dal rumore.

(Ⅶ) Può essere utilizzato con un generatore per purificare efficacemente la cattiva energia generata dal generatore.

(VIII) Utilizzando la tecnologia di modulazione dell'ampiezza dell'impulso SPWM e il modulo di potenza IGBT, ha una forte anti-interferenza e una forma d'onda di uscita pura.

(Ⅸ) La velocità di ricarica è elevata e la macchina a lungo termine può fornire una corrente di carica iniziale di circa 5-10 A. (10) Alimentazione elettrica ecologica e rispettosa dell'ambiente, il fattore di potenza in ingresso arriva fino al 95% o più, evitando l'inquinamento della rete elettrica.

(8) Illuminazione dell'armadio

Ogni cabina indipendente è dotata di un set di illuminazione a LED 48V/220V, che può essere accesa quando si apre la porta della cabina.

Sistema di sicurezza antincendio: rilevatore di fumo, controllo accessi, video, infrarossi, illuminazione, firewall, interruttore
