Distribuzione di potenza di precisione

In quanto prodotto di distribuzione dell'alimentazione terminale del data center, l'armadio di distribuzione dell'alimentazione di precisione è l'alimentatore più vicino alle apparecchiature IT. Il suo funzionamento sicuro e affidabile è fondamentale per il normale funzionamento delle apparecchiature IT. Attualmente, la nuova generazione di data center ha requisiti sempre più elevati in termini di affidabilità e gestibilità del sistema di alimentazione. Gli utenti IT necessitano di una distribuzione dell'energia più affidabile e flessibile, di una gestione più raffinata e di un consumo dei costi più accurato per il sistema di alimentazione delle apparecchiature informatiche. La testiera di distribuzione dell'energia di precisione non solo completa la funzione di distribuzione dell'energia della tradizionale testiera di distribuzione dell'energia, ma dispone anche di molte potenti funzioni di monitoraggio e gestione, consentendo al responsabile del data center di comprendere lo stato di caricamento del carico dell'armadio e dei circuiti derivati ​​di distribuzione in qualsiasi momento tempo. stato, vari parametri e consumo energetico di diverse flotte, ecc.

Parametro di distribuzione della potenza di precisione CPSY® (specifica)

Funzionalità e applicazioni di distribuzione dell'alimentazione CPSY®Precision

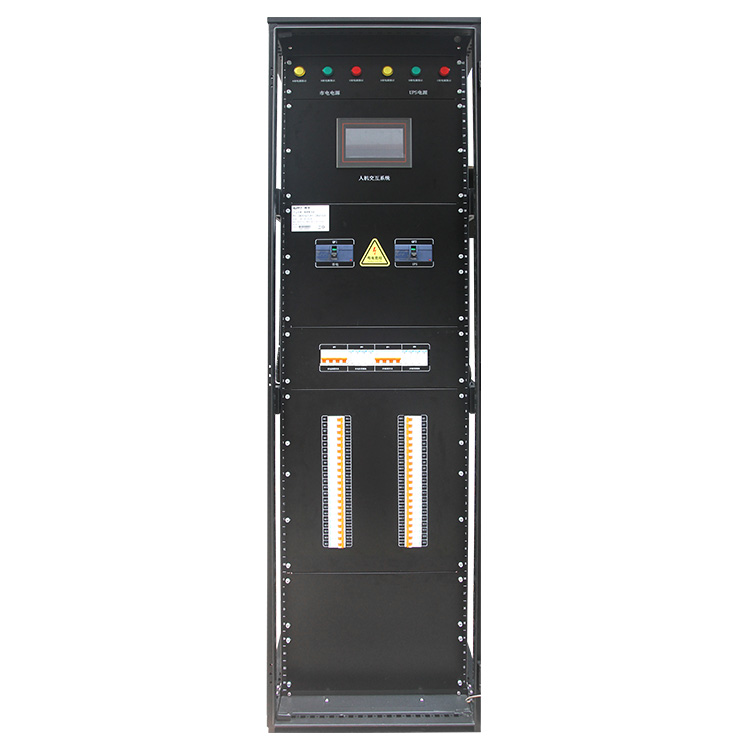

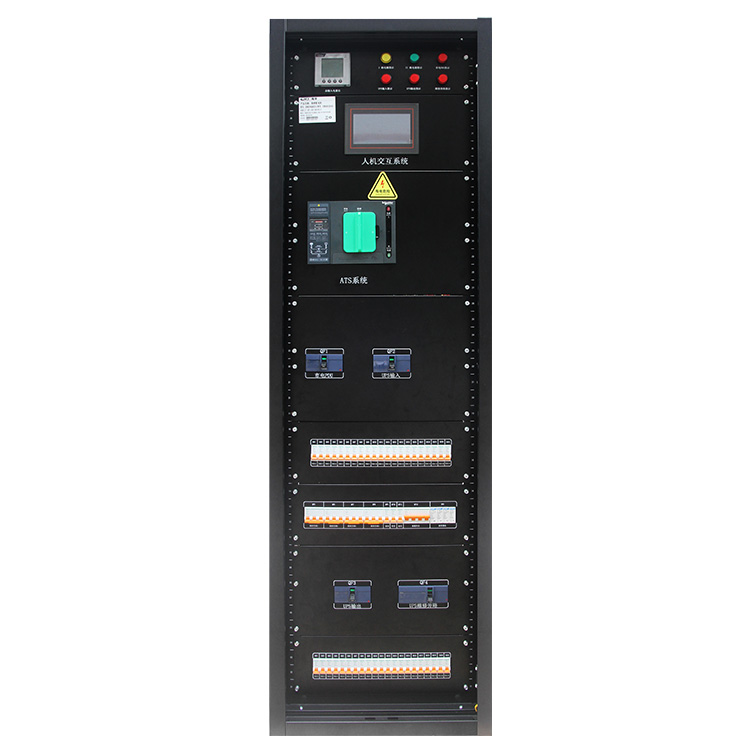

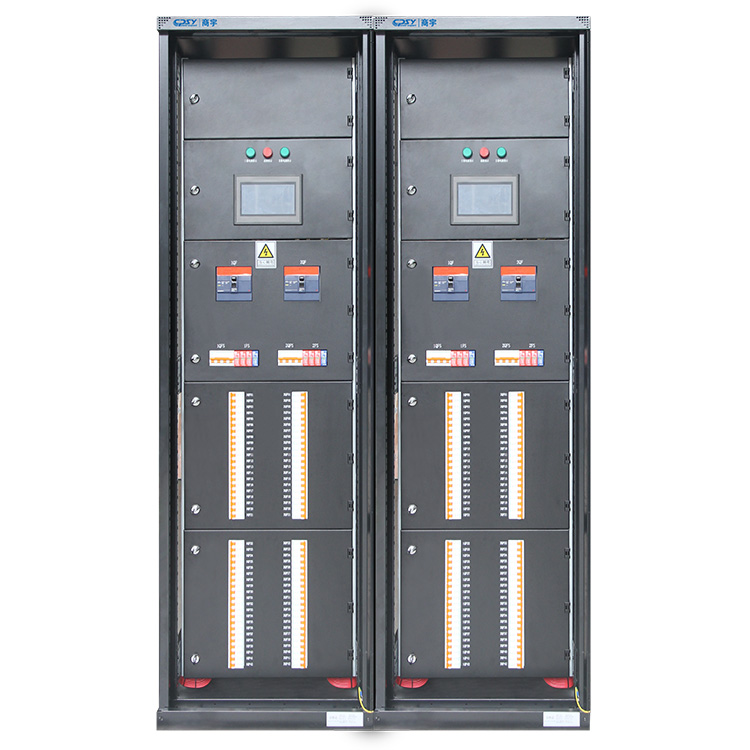

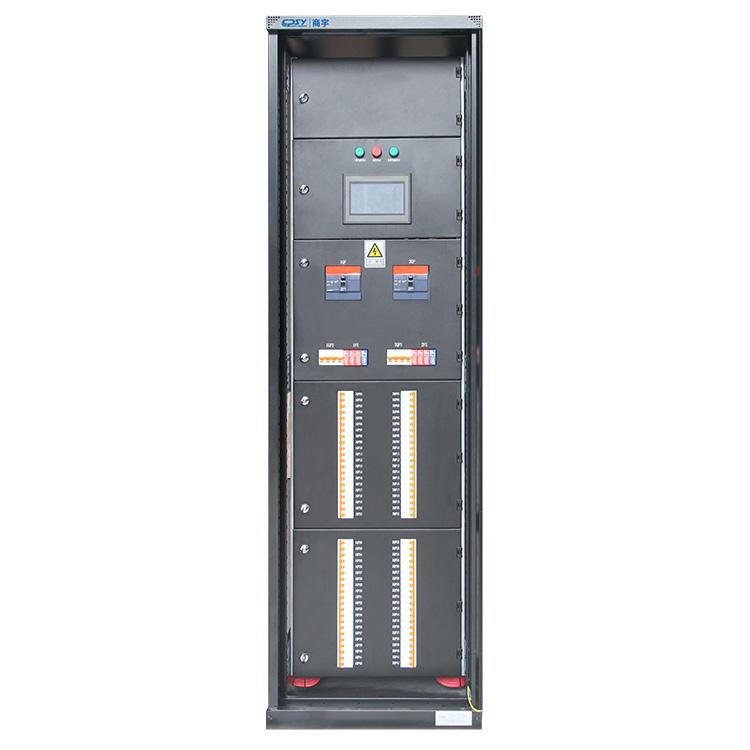

L'armadio di distribuzione dell'alimentazione di precisione Shangyu CPSY® adotta un armadio di rete 42U standard da 19 pollici e un design della struttura modulare ed è dotato di numerosi accessori opzionali. Può personalizzare prodotti di distribuzione dell'energia personalizzati ad alta affidabilità per i clienti in base alle effettive esigenze della sala computer. Come parte dei prodotti per la qualità dell'energia, gli armadi di distribuzione dell'energia di precisione combinano la distribuzione dell'energia a bassa tensione, il monitoraggio intelligente e le funzioni di gestione dell'energia. Se utilizzati con alimentatori UPS di alta qualità, possono fornire una protezione completa dell'alimentazione per i carichi critici degli utenti. L'armadio di distribuzione dell'energia di precisione è dotato di un touch screen LCD a colori di grandi dimensioni, che può controllare tensione, corrente, frequenza, potenza attiva, potenza reattiva, KWH, armoniche e altro stato di qualità dell'alimentazione di ciascun circuito principale e circuito derivato in qualsiasi momento tempo e può registrare i cambiamenti della curva di carico in tempo reale. , nonché la capacità di ridondanza del sistema in caso di guasto parziale, consentendo un monitoraggio intelligente localizzato. Fornisce inoltre interfacce RS232, RS485 e di rete per realizzare funzionalità di monitoraggio e gestione remota online in tempo reale. Quando si verifica un'anomalia nel sistema, come sovraccarico, perdita di fase, tensione alta o bassa, ecc., l'allarme acustico e luminoso in loco lo ricorderà immediatamente all'utente. Allo stesso tempo, il sistema di monitoraggio della sala computer avviserà l'utente tramite SMS o telefonata in modo che possano essere adottate misure tempestive. Evita potenziali rischi e ottieni avvisi sui rischi in tempo reale. Il pannello può salvare 3.000 registrazioni storiche e informazioni sui guasti per facilitare agli utenti l'analisi della causa dei guasti. L'armadio di distribuzione dell'alimentazione di precisione fornisce inoltre numerosi accessori opzionali, tra cui il monitoraggio dello stato dello shunt, interruttori sostituibili a caldo, trasformatori di isolamento, funzioni EPO/REPO, sistemi di protezione da sovratensione TVSS, ecc. Viene utilizzato principalmente per clienti importanti come sale computer dati in finanza, telecomunicazioni, governo, aeroporti, ospedali e imprese IT, data center IDC di medie e grandi dimensioni o imprese industriali per fornire distribuzione di energia, protezione dei circuiti di distribuzione e misurazione di apparecchiature importanti come i server di rete. Gestisce servizi come la messa a terra dei computer e viene utilizzato in aree con elevati requisiti di affidabilità dell'alimentazione e alimentazione ininterrotta.

Caratteristiche:

1. Adottare un armadio per server di rete di dimensioni standard 42U da 19 pollici nella sala computer, con design flessibile e facile installazione.

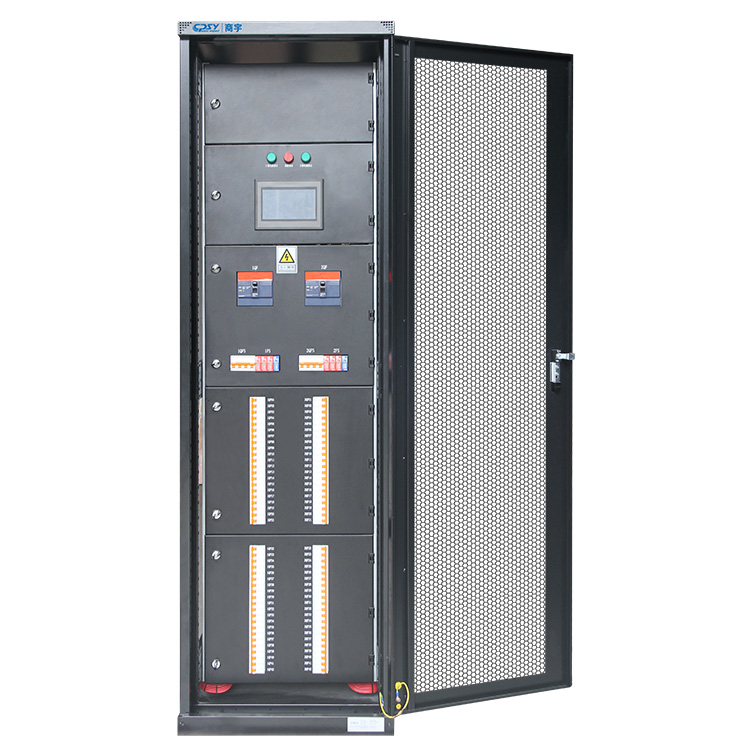

2. Adottare un design di protezione del pannello della porta a doppio strato, con una varietà di strutture estetiche, come: porta a rete, porta in vetro, porta in acciaio, per garantire la sicurezza degli operatori;

3. Adottare un design modulare per risparmiare spazio di installazione e completare il sistema bus di fase regolabile sostituibile a caldo

4. L'interruttore automatico scatolato adotta l'installazione fissa, il micro interruttore adotta l'installazione della scheda del binario di guida e il micro interruttore automatico S400 a fase regolabile migliora notevolmente il funzionamento sicuro e facilita la manutenzione.

5. Dotato di interfaccia di interazione uomo-computer HMI, un sistema di monitoraggio intelligente, affidabile e completo, in grado di leggere il monitoraggio di potenza, qualità e stato del circuito, allarmi e altri dati in tempo reale;

6. Il pannello può registrare e salvare 900-3000 informazioni storiche sugli allarmi, il che facilita l'analisi dei guasti e consente un notevole risparmio di manodopera e risorse materiali.

7. I ricchi moduli di monitoraggio forniscono funzioni di monitoraggio più complete e una progettazione del valore del dominio multilivello per identificare in anticipo potenziali rischi.

8. Ricchi accessori, inclusi interruttori sostituibili a caldo, trasformatori di isolamento di tipo a secco integrati, moduli di protezione contro i fulmini e moduli di spegnimento remoto EPO/REPO.

9. La struttura è nuova. Tutte le parti vengono elaborate con apparecchiature CNC importate. Ogni processo è stato rigorosamente controllato per garantire l'accuratezza dell'elaborazione di ciascuna parte.

10. Qualità affidabile, realizzata con piastre in acciaio per rotaie fredde di alta qualità, piastre rivestite in alluminio-zinco importate dalla Corea del Sud e piastre zincate senza schizzi. La superficie esterna è stata spruzzata elettrostaticamente e ha raggiunto il livello avanzato internazionale.

11. Alta densità, alta integrazione, utilizzando moduli ad alta precisione e altamente integrati, che aumentano il volume dell'armadio, supportano 168 circuiti e riducono lo spazio sul pavimento.

12. Elevata affidabilità, utilizzando soluzioni di componenti principali di alta qualità, che possono resistere in sicurezza ad almeno 1,73 volte la corrente a pieno carico, garantendo sicurezza, affidabilità e garanzia di qualità.

13. Armadio ad alte prestazioni e alta resistenza, le colonne dell'armadio sono realizzate con profili piegati a Ω e l'interno è realizzato con pannelli in plastica ISV, sicuri e ignifughi.

14. Adotta il protocollo di comunicazione Modbus standard, supporta RS232, RS485 e altre interfacce di rete e supporta il monitoraggio remoto in tempo reale;

15. Tre principali funzioni di gestione: gestione della sicurezza, gestione dei costi operativi, gestione del monitoraggio della distribuzione dell'energia, gestione intelligente e funzionamento semplice.

16. Allarmi completi e impostazioni avanzate di allarme multistrato prevengono potenziali interruzioni di corrente per garantire misure di risposta tempestive, ridurre gli incidenti di interruzione di corrente locale causati da un utilizzo errato da parte dell'utente e ottenere una distribuzione precisa dell'energia.

17. Utilizzare sistemi avanzati o completi per monitorare e monitorare il consumo energetico e le perdite nei circuiti. I cavi di uscita schermati per ciascun carico riducono EMI e RFI.

Applicazioni:

Utilizzato principalmente per clienti importanti come data center IDC o imprese industriali come telecomunicazioni, finanza, governo e IT, per fornire distribuzione di energia, protezione dei circuiti di distribuzione, misurazione, gestione e messa a terra dei computer e altri servizi per apparecchiature importanti come i server di rete. Campi con elevati requisiti di alimentazione e alimentazione ininterrotta.

Funzione:

Funzioni di monitoraggio/monitoraggio perfette

1. Monitoraggio in tempo reale dell'ingresso totale dell'armadio di distribuzione dell'energia e della tensione, corrente, frequenza, potenza, elettricità e altri parametri di ciascun ramo per ottenere un monitoraggio intelligente localizzato;

2. Rilevare lo stato di commutazione di ciascun interruttore, visualizzare e gestire il contenuto armonico, la gestione dell'energia, le tendenze storiche, le curve di carico, ecc.

3. Visualizzazione dei dati in tempo reale, allarme in tempo reale, curva di tendenza, diagnosi della rete di comunicazione, registrazione del database, gestione della sicurezza, analisi e rapporti statistici, rilascio del cloud di dati, ecc.

4. I ricchi moduli di monitoraggio forniscono funzioni di monitoraggio più complete e una progettazione del valore del dominio multilivello per identificare in anticipo potenziali rischi.

Funzione allarme/allarme avanzata

1. Dispone di allarmi acustici e visivi e interfacce di monitoraggio remoto e un allarme multistrato avanzato preimposta ciascun allarme di capacità di carico, allarme di sovraccarico e allarme di sovratensione per prevenire potenziali interruzioni di corrente.

2. Supporta allarmi acustici e visivi per sovratensione, sottotensione, sovraccarico, limite di frequenza eccessivo, tensione anomala zero-terra, interruttore automatico e altri guasti del circuito principale e del circuito derivato.

3. Ha una funzione di avviso di rischio in tempo reale, che può notificare anomalie del sistema in tempo reale ed evitare potenziali rischi;

4. Il pannello può registrare e salvare 900-3000 informazioni storiche sugli allarmi, il che facilita l'analisi dei guasti e consente un notevole risparmio di manodopera e risorse materiali.

Funzione di protezione affidabile

1. Può essere utilizzato con l'unità di raccolta delle perdite per realizzare funzioni di monitoraggio delle perdite online e di protezione dalle perdite e monitoraggio della sicurezza in tempo reale.

2. Anti-surge, anti-fulmine (opzionale); protezione da sovracorrente, protezione dallo spegnimento di emergenza, protezione dall'arresto per surriscaldamento.

3. Configurare un sistema di messa a terra affidabile e un circuito di protezione da sovratensione per garantire l'affidabilità dell'alimentazione; supportare la personalizzazione di una varietà di soluzioni di alimentazione e realizzare sistemi ridondanti;

Altre funzioni

1. Dotato di un'interfaccia di informazioni per lo scambio uomo-macchina da 7 pollici e di un ampio schermo LCD a colori, che offre comodità agli operatori, facilita query e monitoraggio in tempo reale e può rilevare in anticipo guasti e rischi operativi.

2. Dotato di funzione di monitoraggio intelligente, compatibile con vari sistemi di monitoraggio di sale computer, rendendo più efficienti il ​​funzionamento e la gestione dell'energia

3. Scalabilità flessibile, il numero di canali di commutazione può essere sostituito ed ampliato in qualsiasi momento senza interruzione di corrente. Gli interruttori di fase regolabili e sostituibili a caldo e la regolazione di fase online possono essere opzionali. .

4. Design altamente modulare, gli interruttori automatici di linea in entrata e in uscita installati in ciascuna unità funzionale sono disposti in ordine e a strati, il che offre grande comodità per un'installazione rapida e semplice e una manutenzione dei guasti.

5. Buone prestazioni e prodotti altamente integrati garantiscono un funzionamento più stabile e sicuro dell'apparecchiatura.

Dettagli sulla distribuzione dell'energia di precisione CPSY®

L'armadio di distribuzione dell'energia di precisione Shangyu CPSY® è adatto per importanti utenti di energia come centrali elettriche, sottostazioni, imprese industriali e minerarie, telecomunicazioni, banche, finanza, data center governativi e IDC o imprese come CA 50 Hz, tensione di funzionamento massima a 660 V, funzionamento massimo corrente a 5000 A nel sistema di distribuzione dell'energia. Viene utilizzato per la conversione dell'energia e il controllo della distribuzione dell'energia nella sala macchine, il controllo e l'illuminazione dei motori e altre apparecchiature di distribuzione dell'energia. Adotta la distribuzione dell'energia a doppio canale e può essere utilizzato per la commutazione tra l'alimentazione di rete e l'alimentazione di rete o l'alimentazione di rete e l'avvio dell'alimentazione di backup nel sistema di rete elettrica. Assicurarsi che la fonte di alimentazione fornisca energia in modo continuo e utilizzare apparecchiature elettriche per garantire l'affidabilità della sua alimentazione.

L'armadio di distribuzione dell'energia di precisione può essere utilizzato con l'unità di raccolta delle perdite per realizzare la funzione di monitoraggio delle perdite online. Allo stesso tempo, può essere utilizzato con l'accessorio sensore di temperatura per monitorare la temperatura nell'armadio della testata della colonna in tempo reale, migliorando la sicurezza del sistema di alimentazione nella sala computer. Ha un elevato potere di rottura e una buona stabilità dinamica e termica. La struttura è avanzata e ragionevole, lo schema elettrico è pratico, seriale e versatile, varie unità di schema possono essere combinate arbitrariamente, un armadio può ospitare molti circuiti, risparmiando spazio sul pavimento, bell'aspetto, alto livello di protezione, sicuro e affidabile, con i vantaggi di facile manutenzione, è un prodotto indispensabile per gli integratori di sistema nel settore UPS. Questo prodotto è conforme agli standard IEC439 e GB/T251 "Set completi di quadri estraibili a bassa tensione". È un prodotto indispensabile nella sala computer. Funziona a stretto contatto con l'UPS, le dimensioni possono essere personalizzate e può anche essere trasformato in una sorta di scatola di distribuzione. Il piano specifico di distribuzione dell'energia dipende dal progetto.

Rispetto ai colleghi, i vantaggi di CPSY® Precision Power Distribution sono i seguenti:

●Affidabilità:

1. Tutti i componenti sono standardizzati, elaborati utilizzando apparecchiature CNC importate e testati dal produttore.

2. È realizzato con piastre in acciaio per rotaie fredde di alta qualità, piastre rivestite in alluminio-zinco importate dalla Corea del Sud e piastre zincate senza schizzi di zinco. La superficie esterna è stata spruzzata elettrostaticamente e ha raggiunto il livello avanzato internazionale.

3. La scheda madre del computer ad alta affidabilità monitora in modo completo vari parametri operativi del sistema e li visualizza in modo completo tramite l'HMI, riducendo lo spazio occupato dall'armadio di distribuzione dell'alimentazione e aumentando il rapporto volumetrico dell'armadio di distribuzione dell'alimentazione.

●Sicurezza:

1. Il design di protezione del pannello della porta a doppio strato previene le scosse elettriche e garantisce la sicurezza dell'operatore.

2. Impostare allarmi multistrato per sovraccarico del circuito, sovratensione, sottotensione, squilibrio trifase, sovratemperatura del trasformatore di isolamento, guasto della protezione contro i fulmini e altri parametri.

●Semplicità:

1. Grazie all'utilizzo di componenti prefabbricati e al design standardizzato dell'armadio IT/server 42U da 19 pollici, l'installazione è semplice e rapida ed è meglio compatibile con il layout della sala computer.

2. Dotato di un'ampia interfaccia di interazione uomo-computer per facilitare l'interrogazione e l'impostazione dei dati, può monitorare vari parametri di tensione, corrente, frequenza, potenza e altri in tempo reale per ottenere un monitoraggio intelligente localizzato.

3. Il sistema bus di fase regolabile hot-swap può essere sostituito ed espanso online per garantire il funzionamento ininterrotto del sistema.

●Ricchezza:

1. Ricchi accessori, inclusi interruttori opzionali sostituibili a caldo, trasformatori di isolamento di tipo a secco integrati, moduli di protezione contro i fulmini e moduli di spegnimento remoto EPO/REPO.

2. Metodi di comunicazione multipli, abbinati in modo flessibile al sistema backend, utilizzando il protocollo di comunicazione Modbus standard, supportando RS232, RS485 e altre interfacce di rete

3. Supporta la personalizzazione di più soluzioni di alimentazione e può implementare sistemi ridondanti

●Facile da gestire:

1. Con un sistema di monitoraggio completo, il responsabile della sala computer può controllare lo stato di funzionamento delle apparecchiature in tempo reale, facilitandone la gestione;

2. Adottare un design modulare ad alta precisione e alta integrazione per risparmiare spazio di installazione e completare il sistema di bus di fase regolabile sostituibile a caldo.

3. Oltre al monitoraggio e alla gestione della distribuzione dell'energia, ha anche le funzioni di gestione dei costi operativi e di gestione della sicurezza. È intelligente, facile da gestire e semplice da utilizzare, il che migliora l'affidabilità del sistema di distribuzione dell'energia e riduce i rischi.

Condizioni d'uso

1. La temperatura dell'aria ambiente non deve essere superiore a +40℃ e non inferiore a -5℃. La temperatura media nelle 24 ore non deve essere superiore a +35℃.

2. Per l'installazione e l'uso in interni, l'altitudine del luogo di utilizzo non deve superare i 2000 M.

3. L'umidità relativa dell'aria circostante non deve superare il 50% quando la temperatura massima è +40°C, mentre a temperature più basse è consentita un'umidità relativa maggiore. (Ad esempio, 90% a +20°C) È opportuno tenere in considerazione l'effetto della condensa che può occasionalmente verificarsi a causa delle variazioni di temperatura.

4. Durante l'installazione dell'apparecchiatura, l'inclinazione rispetto al piano verticale non deve superare il 5%. L'apparecchiatura deve essere installata in un luogo privo di forti vibrazioni e urti e in un luogo in cui i componenti elettrici non siano corrosi.

5. Quando gli utenti hanno requisiti speciali, possono negoziare con il produttore.

I materiali materiali includono principalmente:

L'80% delle scatole di distribuzione sul mercato sono realizzate con questo materiale in lamiera di acciaio laminato a freddo, resistente e durevole.

La piastra in acciaio inossidabile ha una buona funzione antiruggine e la scatola di distribuzione è più resistente.

Standard applicabili:

GB 7251.1-2013 Apparecchiature di comando e di comando complete a bassa tensione

GB/T 7251.12-2013 Apparecchiature di comando e di comando complete a bassa tensione

GB 7251.8-2005 Set completi di apparecchiature di comando e controllo a bassa tensione Requisiti tecnici generali per set completi di apparecchiature intelligenti

Richiesta di offerta

1. Quali sono le principali classificazioni degli armadi di distribuzione elettrica?

Gli armadi di distribuzione dell'energia della sala computer sono generalmente divisi in tre livelli: armadio di distribuzione dell'energia → armadio di distribuzione dell'energia intelligente → armadio di distribuzione dell'energia di precisione intelligente.

---A seconda del materiale, gli armadi di distribuzione elettrica possono essere divisi in due tipi: legno e metallo. Poiché il livello di protezione degli armadi di distribuzione elettrica in metallo è un po' elevato, la maggior parte di essi è realizzata in metallo.

--In base alle caratteristiche strutturali e agli usi, gli armadi di distribuzione possono essere suddivisi in armadi di distribuzione protettivi, armadi di distribuzione a cassetti, ecc.

1) L'armadio di distribuzione dell'alimentazione di protezione, chiamato anche armadio di distribuzione dell'alimentazione chiuso (armadio elettrico di protezione/sigillato), si riferisce a un armadio elettrico a bassa tensione in cui sono racchiusi tutti i lati tranne la superficie di installazione. I componenti elettrici come interruttori, protezione, monitoraggio e controllo di questo tipo di armadio di distribuzione sono installati in un guscio chiuso in acciaio o materiali isolanti e possono essere installati a parete o fuori parete. Potrebbero non essere previste misure di isolamento tra ciascun circuito nell'armadio di distribuzione oppure per l'isolamento potrebbe essere utilizzata una piastra metallica messa a terra o una piastra isolante. Tipicamente, è presente un interblocco meccanico per il funzionamento della porta e dell'interruttore principale. È inoltre presente un armadio protettivo di distribuzione dell'alimentazione da tavolo (ovvero console), con controllo, misurazione, segnale e altri apparecchi elettrici installati sul pannello. I componenti dell'armadio protettivo di distribuzione dell'energia sono isolati da piastre di protezione e hanno un livello superiore. Sono utilizzati principalmente come dispositivi di distribuzione dell'energia nei siti di processo.

2) Armadio di distribuzione dell'energia a cassetto (chiamato anche armadio elettrico a cassetto). Questo tipo di armadio di distribuzione utilizza una piastra di acciaio per realizzare un involucro chiuso e i componenti elettrici dei circuiti di ingresso e uscita sono installati in cassetti estraibili per formare un'unità funzionale in grado di svolgere determinati compiti di alimentazione. Le unità funzionali sono separate dalla sbarra o dal cavo da una piastra metallica messa a terra o da una scheda funzionale in plastica, formando tre aree: sbarra, unità funzionale e cavo. Sono inoltre previste misure di isolamento tra ciascuna unità funzionale.

Questo tipo di armadio di distribuzione dell'energia ha elevata affidabilità, sicurezza, compatibilità e intercambiabilità. È un armadio di distribuzione dell'energia relativamente avanzato. La maggior parte degli armadi di distribuzione dell'energia attualmente prodotti sono armadi elettrici a cassetti, che possono essere utilizzati per controllare l'alimentazione. Imprese industriali e minerarie e grattacieli che richiedono un maggiore controllo centralizzato della distribuzione dell'energia o una maggiore affidabilità dell'alimentazione elettrica.

3) Armadio di distribuzione dell'illuminazione elettrica

L'armadio di distribuzione dell'illuminazione elettrica adotta un'installazione chiusa e il grado varia in base ai requisiti dell'occasione d'uso. Gli armadi di distribuzione dell'illuminazione di potenza sono utilizzati principalmente come apparecchiature di distribuzione di potenza di basso livello, ad esempio per il controllo della distribuzione di potenza nei siti di produzione di imprese industriali e minerarie.

4) Armadio di distribuzione a pannelli fissi, spesso chiamato quadro elettrico o quadro di distribuzione. È un armadio di distribuzione elettrica aperto con schermatura a pannello. Il lato anteriore ha una funzione protettiva e anche il retro e i lati possono entrare in contatto con le parti sotto tensione. Può essere utilizzato solo in imprese industriali e minerarie con basso livello di protezione e bassi requisiti di continuità e affidabilità dell'alimentazione. Alimentazione centralizzata nel locale sottostazione. L'armadio di distribuzione dell'energia a pannello fisso è anche chiamato pannello di distribuzione dell'energia. La parte anteriore è un pannello dell'armadio, che può essere utilizzato per la schermatura, l'apertura e la chiusura. Il retro e i lati sono aperti e possono accedere ai dispositivi live. Gli armadi di distribuzione elettrica a pannello fisso hanno un basso livello di protezione e possono essere utilizzati solo in alcune situazioni che non richiedono prestazioni elevate e richiedono alimentazione continua, come l'alimentazione centralizzata nelle cabine di trasformazione nelle imprese industriali e minerarie.

2.Le principali differenze tra gli armadi di distribuzione di precisione e gli armadi di distribuzione tradizionali sono le seguenti:
